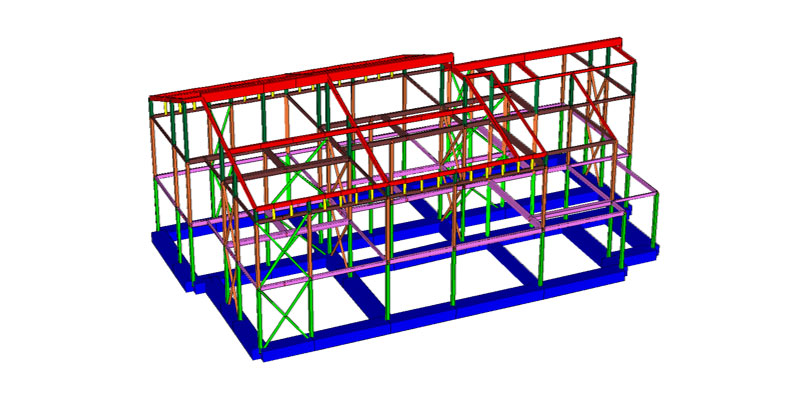

Complesso residenziale in acciaio - modello 3D - De Luca Associati

Informazioni

Località: Musile di Piave, Venezia - Italia
Tipologia: Struttura a telaio in acciaio
Anno inizio lavori: 2014
Anno fine lavori: 2014
Mansione: Progetto strutturale e Direzione Lavori


Descrizione progetto

Trattasi di due blocchi sismicamente distinti denominati blocco A e blocco B.
L'opera, con struttura portante in acciaio, presenta una pianta inscrivibile in un rettangolo di dimensioni pari a 24x17,5m, è costituita da 3 piani fuori terra e presenta un'altezza massima di 9,1m dal piano di campagna.
La struttura è a telaio con controventi concentrici.


  • Piante
  • Sezioni

Disegni tecnici: Pianta primo solaio, pianta secondo solaio, pianta copertura

Disegno tecnico Piante | De Luca Associati - Ingegneria strutturale

Disegni tecnici: Sezione 4-4, sezione 5-5, sezione 6-6

Disegno tecnico Sezioni | De Luca Associati - Ingegneria strutturale

Galleria fotografica

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
