Padiglione Ecuador - Expo Milano 2015
Vi trovate qui: Progetti / Strutture espositive / Expo 2015 Milano - Padiglione Ecuador
Informazioni
Località: Milano - Italia
Tipologia: Struttura in acciaio, fondazioni in c.a.
Anno inizio lavori: 2014
Anno fine lavori: 2015
Peso: 80ton
Progetto architettonico: (in collaborazione con Zorrozua y Asociados), strutturale e Direzione Lavori
Progetto e DL impianti: Project Service srl Vittorio Veneto TV
Progetto e coordinamento sicurezza: Geom. Marcon Marco, San Vendemiano (TV)
Committente: Stato dell'Ecuador, Commissario Expo Moreno Serrano Leonardo Fernando
Costruttore: Eurostands spa MI (allestimenti), MAP Carpenteria MI (acciaio)
Numero lotto 37 ad uso del Padiglione espositivo ECUADOR
Descrizione progetto
Trattasi della costruzione di un padiglione per esposizioni fieristiche della durata di 6 mesi, dal 01-05-2015 al 31-10-2015, dopo tale data il padiglione verrà smontato.
Le dimensioni in pianta sono di 15,00x25,40m, per un altezza rispetto al piano di campagna di 11.08 sopra pacchetto di copertura. La copertura non è calpestabile, se non per sola manutenzione.

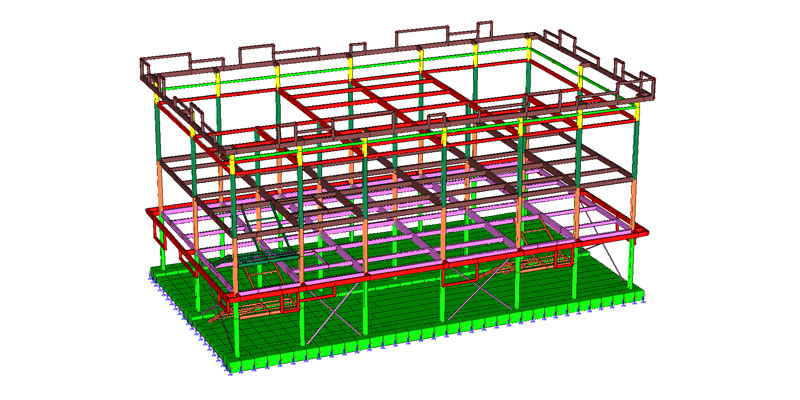

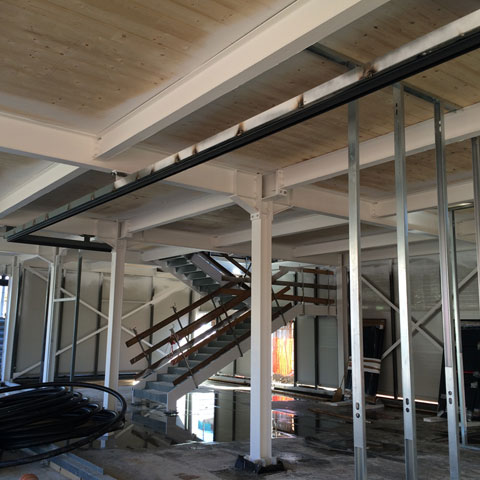

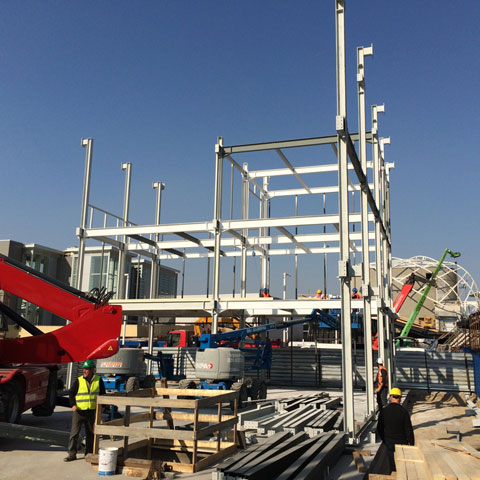

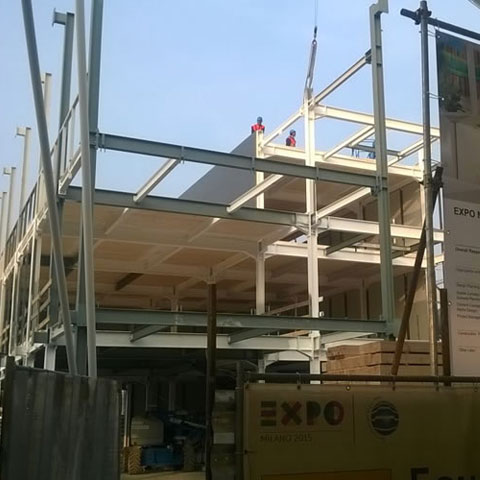

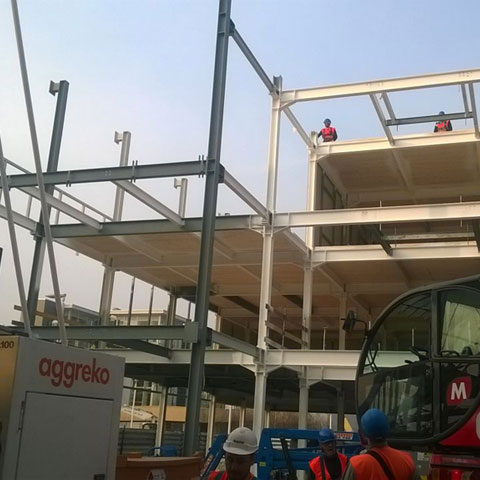

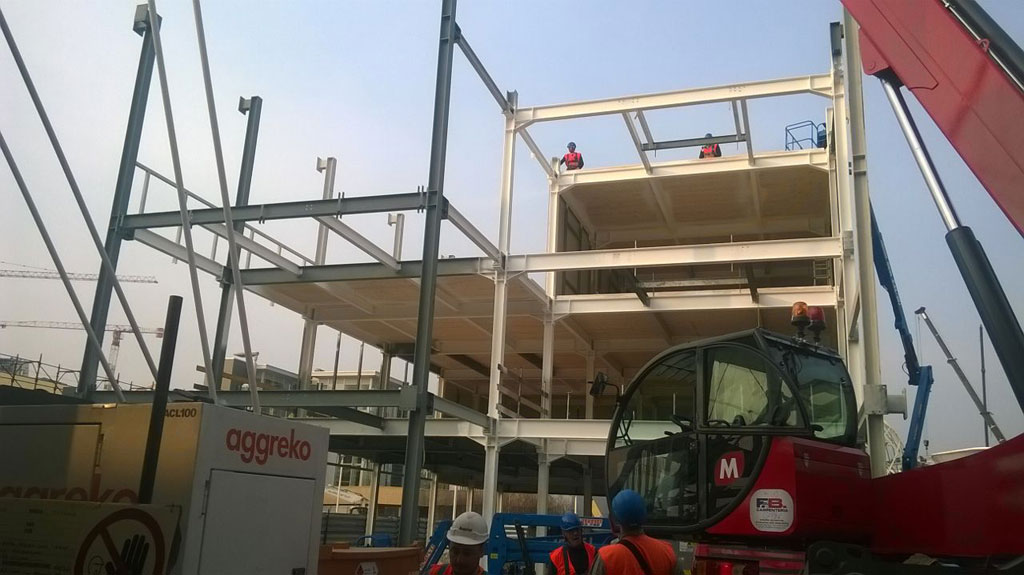

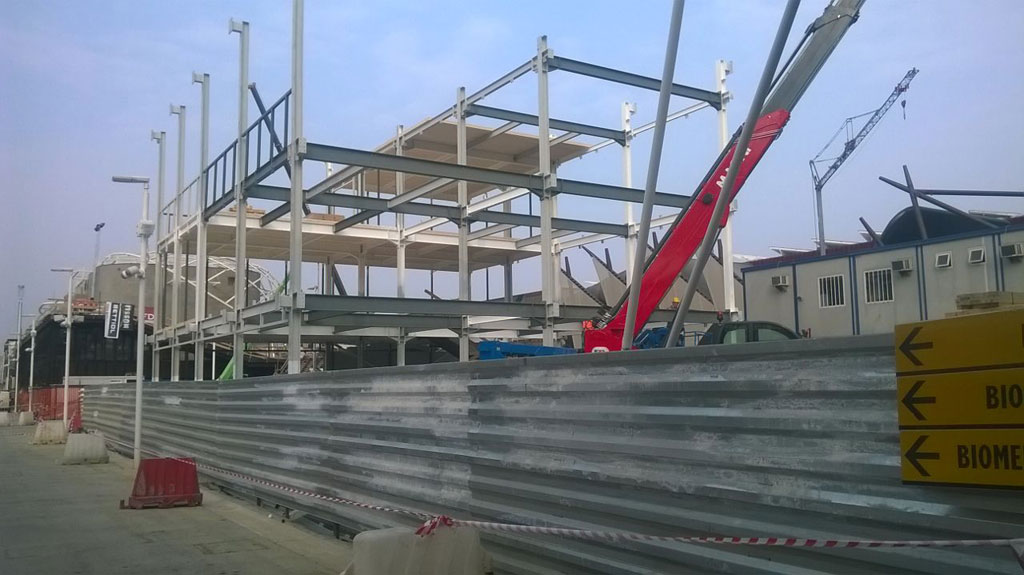

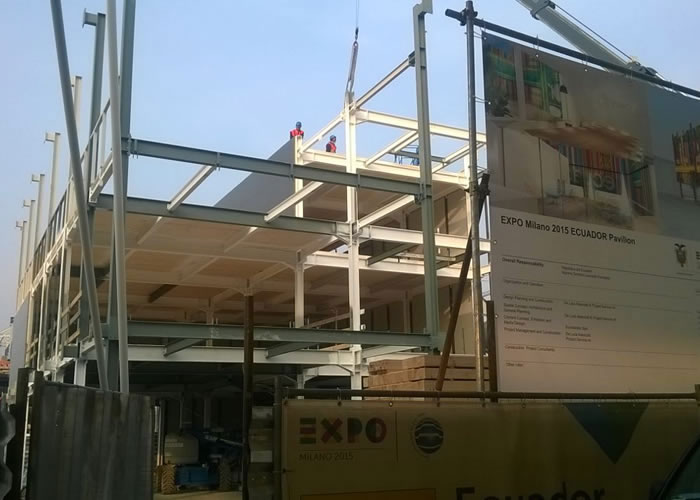

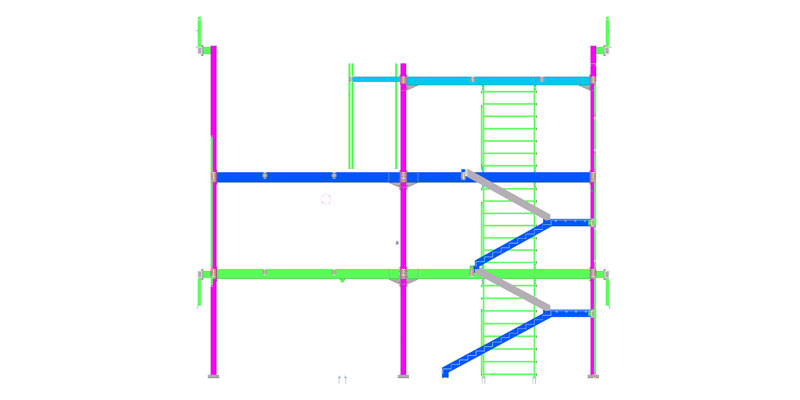

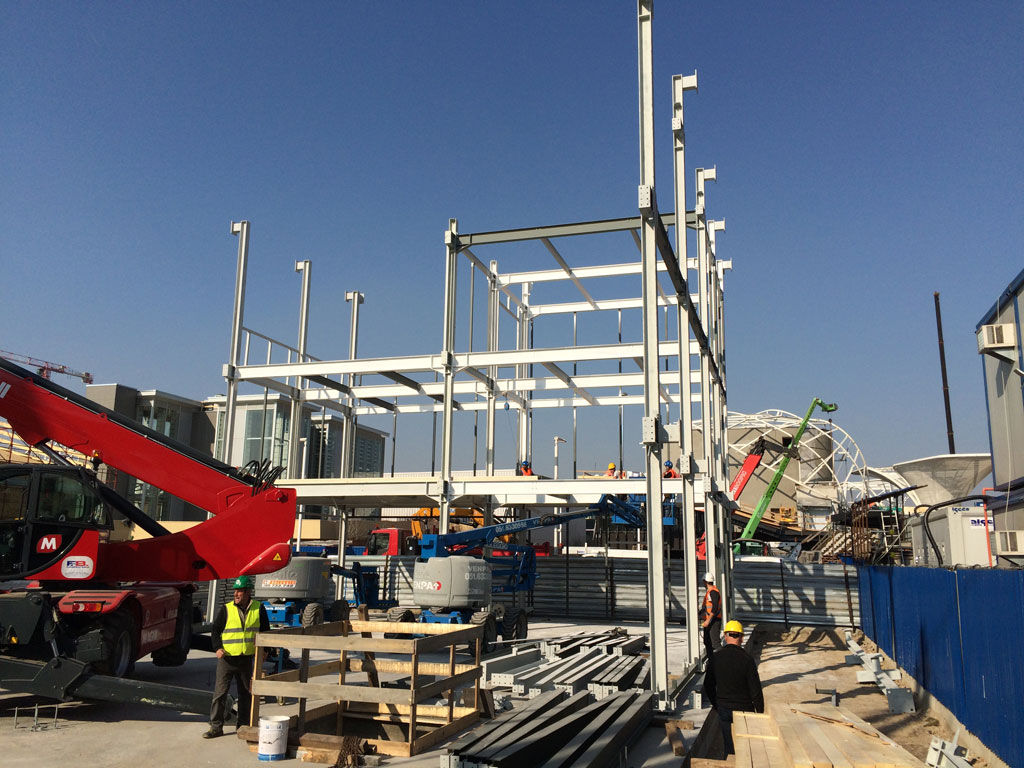

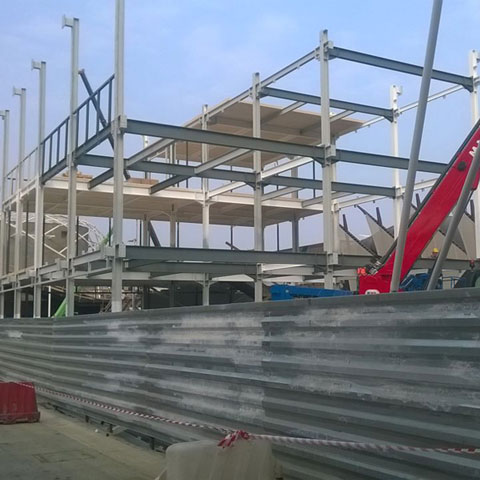

La struttura portante è intelaiata in acciaio con controventi concentrici solo al piano terra. I solai sono costituiti da pannelli X-Lam dello spessore di 120mm di 5 strati (30/20/20/20/30).
I tamponamenti sono costituiti da un pannello sandwich in lamiera con isolamento in lana di roccia da 50mm, ulteriore isolamento da 50mm all'interno di una struttura in cartongesso.
Le fondazioni sono costituite da una platea spessore cm 25, con due fasce laterali di larghezza cm 130, una fascia centrale di larghezza cm 160 e spessore cm 60 in corrispondenza delle colonne.
I pannelli X-Lam sono stati dimensionati per una resistenza al fuoco di R60 minuti, le strutture in acciaio sono interamente rivestite con vernice intumescente.

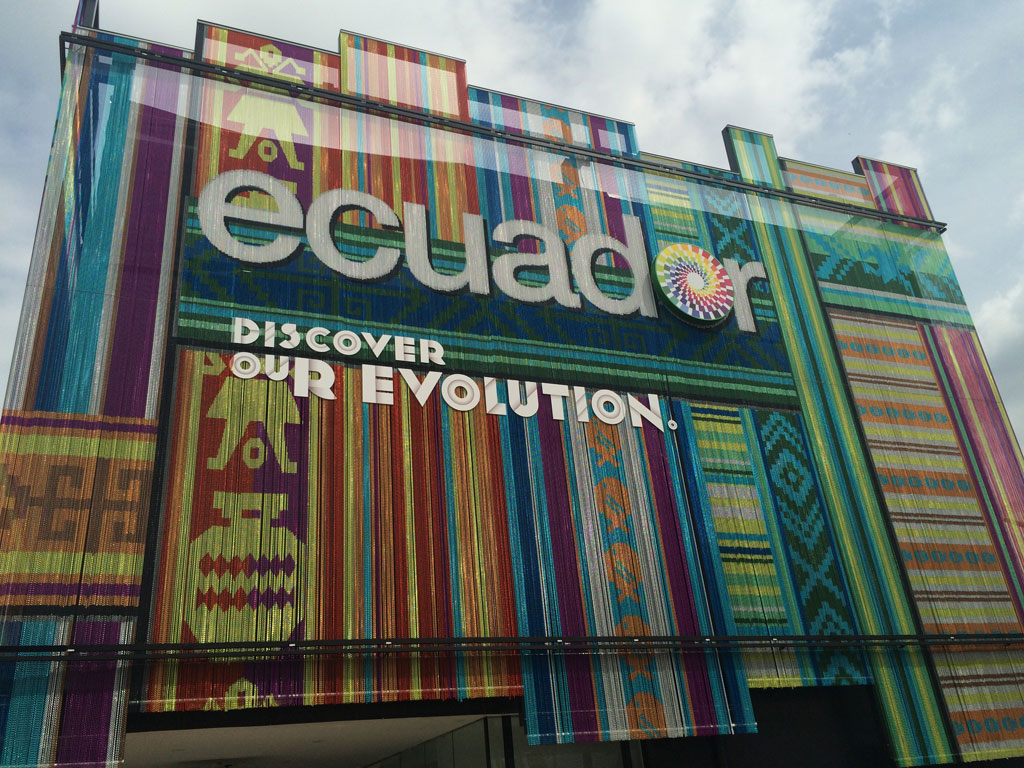

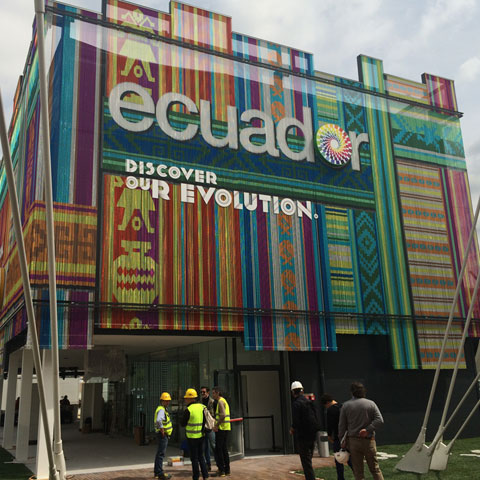

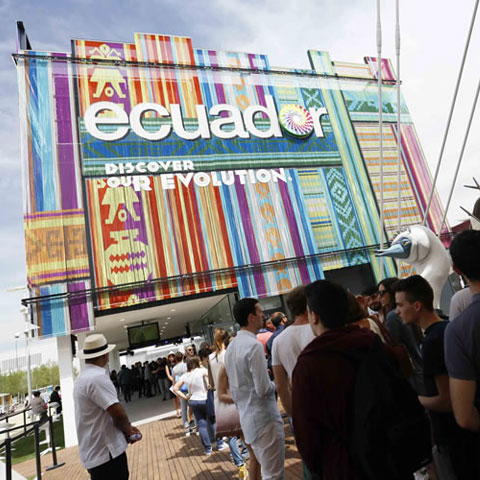

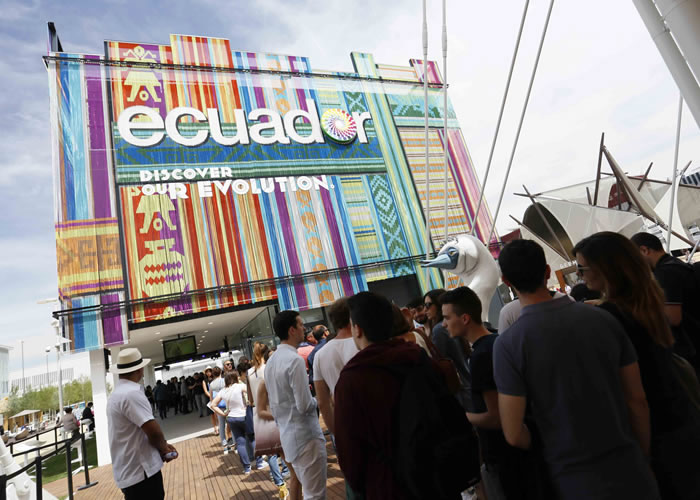

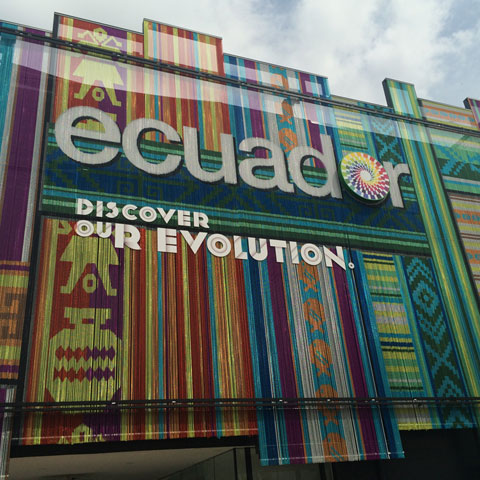

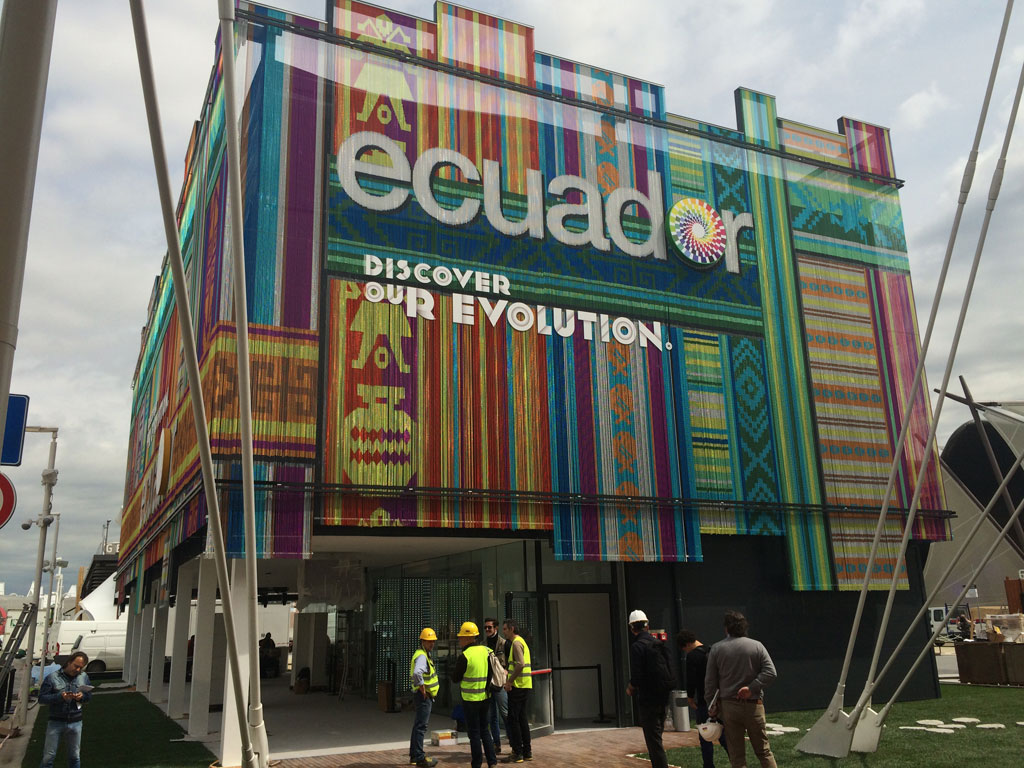

Il rivestimento metallico è composto di catene metalliche di alluminio successive equidistanti, le quali sono composte da maglie o anelli che si uniscono tra loro.
Galleria fotografica
Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
