Padiglione Ferretti - Salone Nautico Genova 2007

Vi trovate qui: Progetti / Strutture espositive / Padiglione Ferretti - Salone Nautico Internazionale Genova


Informazioni

Località: Genova - Italia
Tipologia: Struttura in acciaio, fondazioni in c.a.
Peso: 208ton
Anno inizio lavori: 2006
Anno fine lavori: 2007
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Navoneassociati


Descrizione progetto

La pianta è inscrivibile in un rettangolo di dimensioni 73 x 37, considerando anche l'aggetto di copertura e la parte centrale sporgente. Si sviluppa su due piani fuori terra, uno a quota 0.5 m e l'altro a quota 3.15 m dal piano di campagna.
La copertura è posta su due livelli, uno a quota 6.30 m e l'altro a quota 7.20 dal piano di campagna. La struttura è semplicemente appoggiata a terra mediate piastre su piastre in acciaio.

La struttura portante è completamente in acciaio, ad esclusione dei piani di calpestio che sono in pannelli di legno spessore mm 30 fissati alla sottostante struttura metallica. La struttura è del tipo intelaiato, con telai orditi nelle due direzioni principali, con giunti flangiati, in modo da conferire la necessaria rigidezza alle sollecitazioni dell'azione del vento, dei carichi permanenti e accidentali.


  • Carpenteria

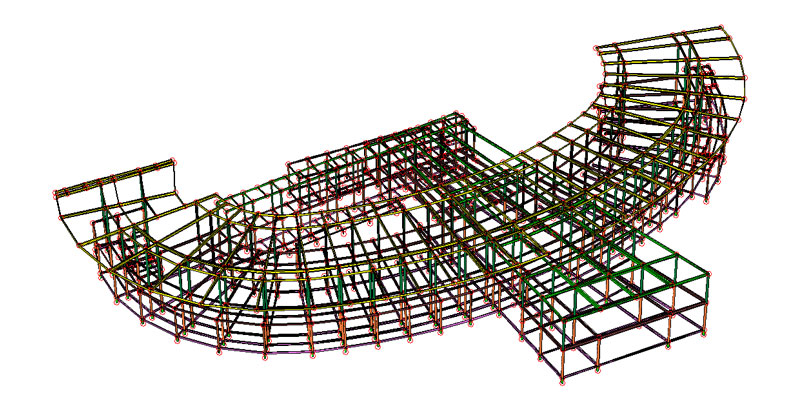

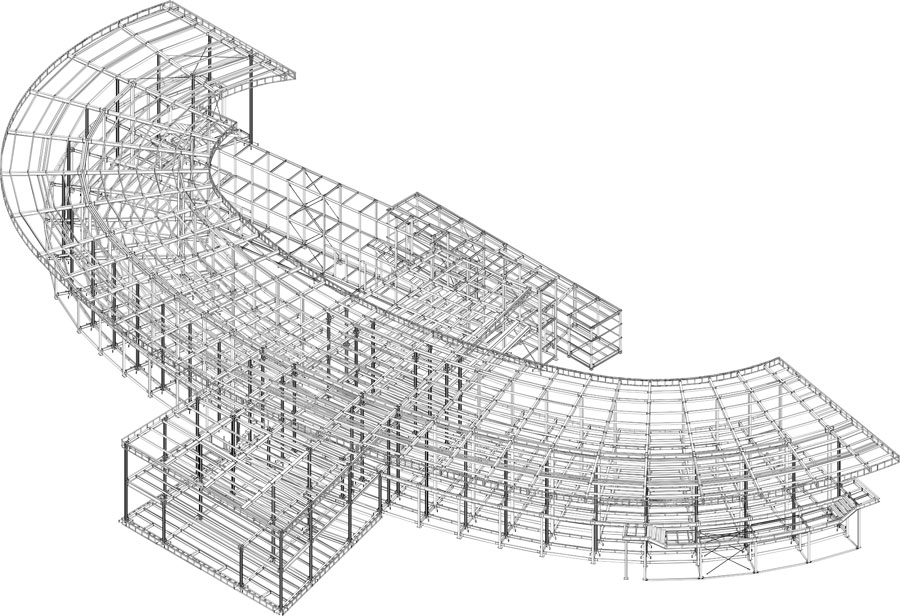

Disegni tecnici: Cerpenteria metallica 3D

Cerpenteria metallica 3D | De Luca Associati - Ingegneria strutturale

Galleria fotografica

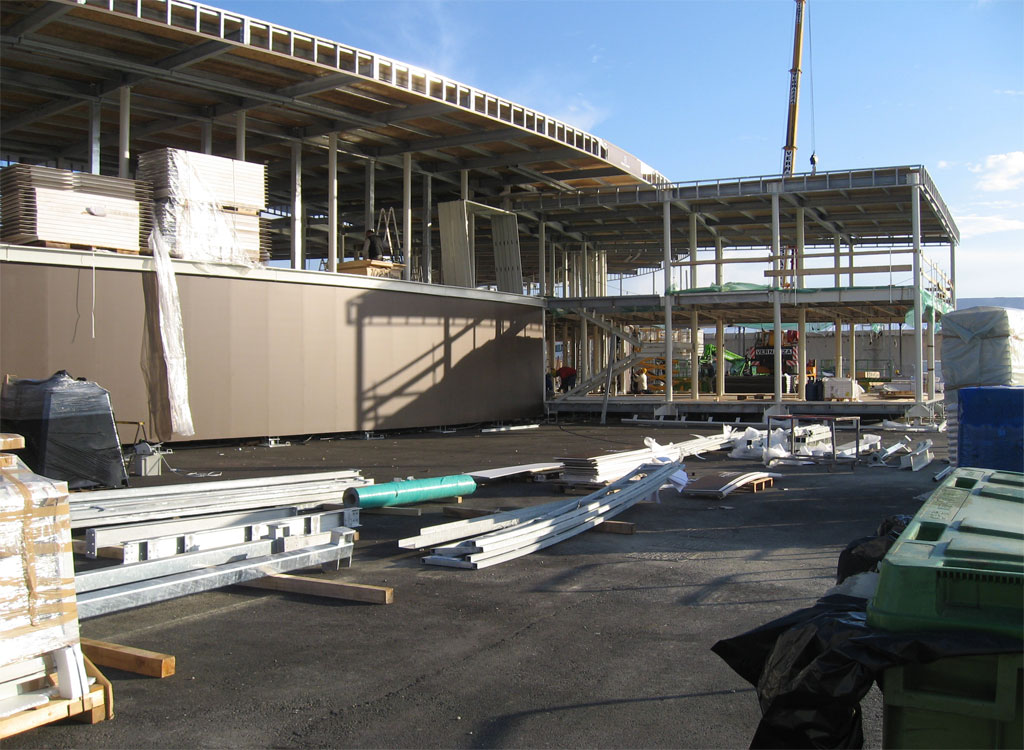

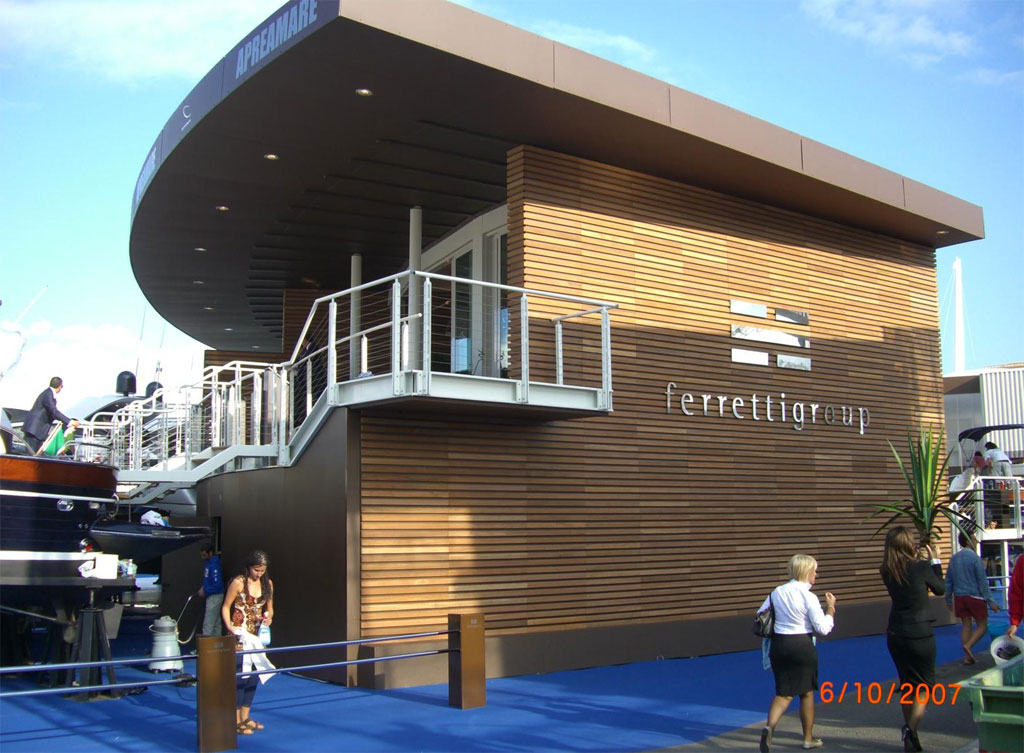

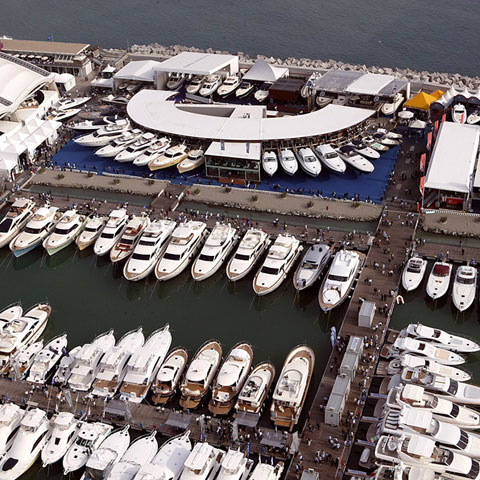

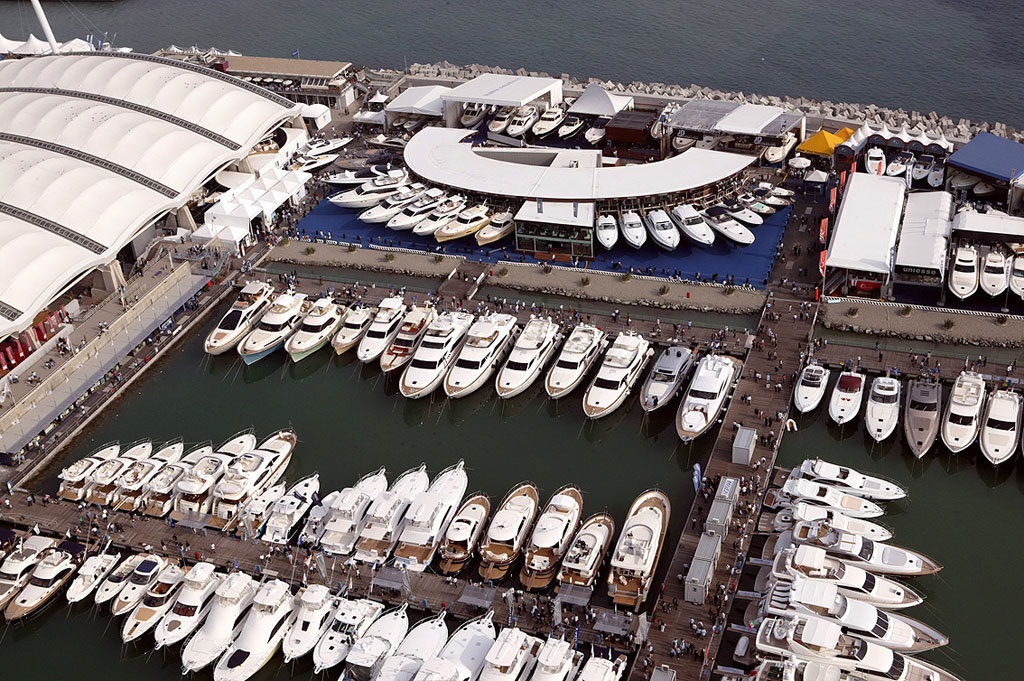

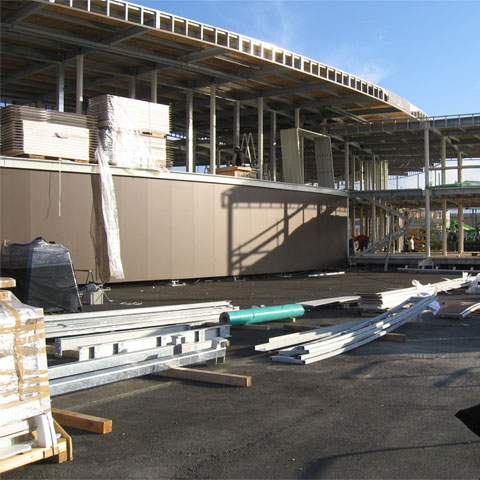

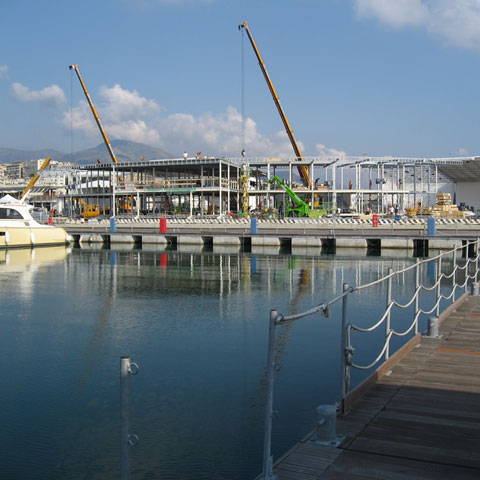

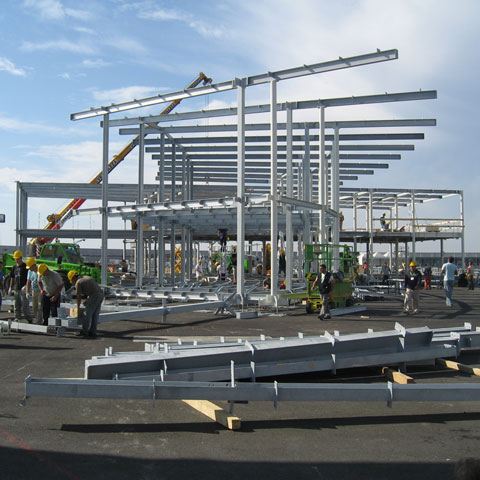

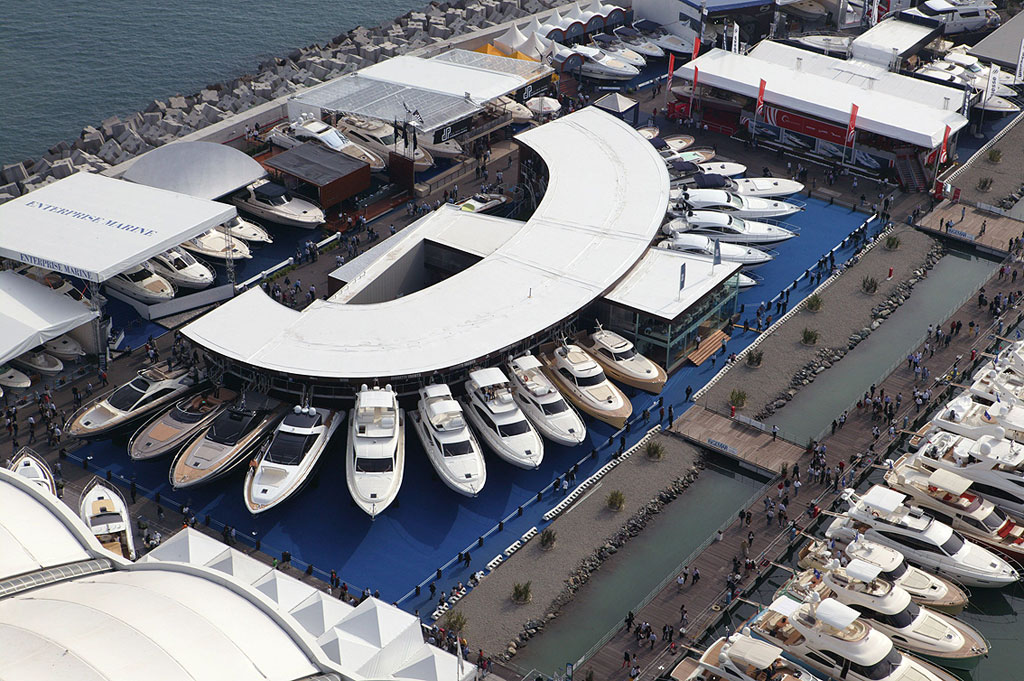

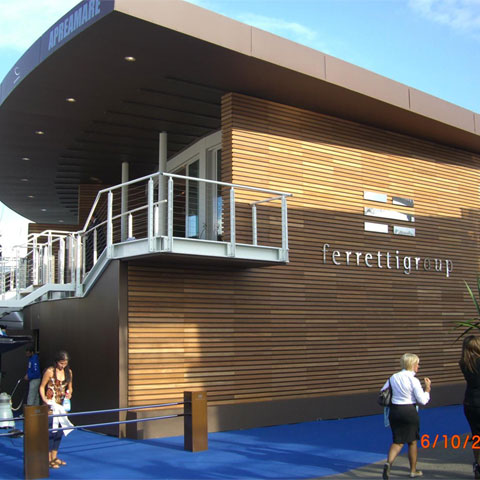

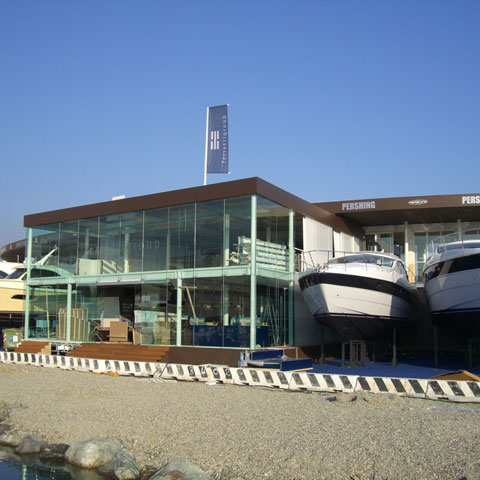

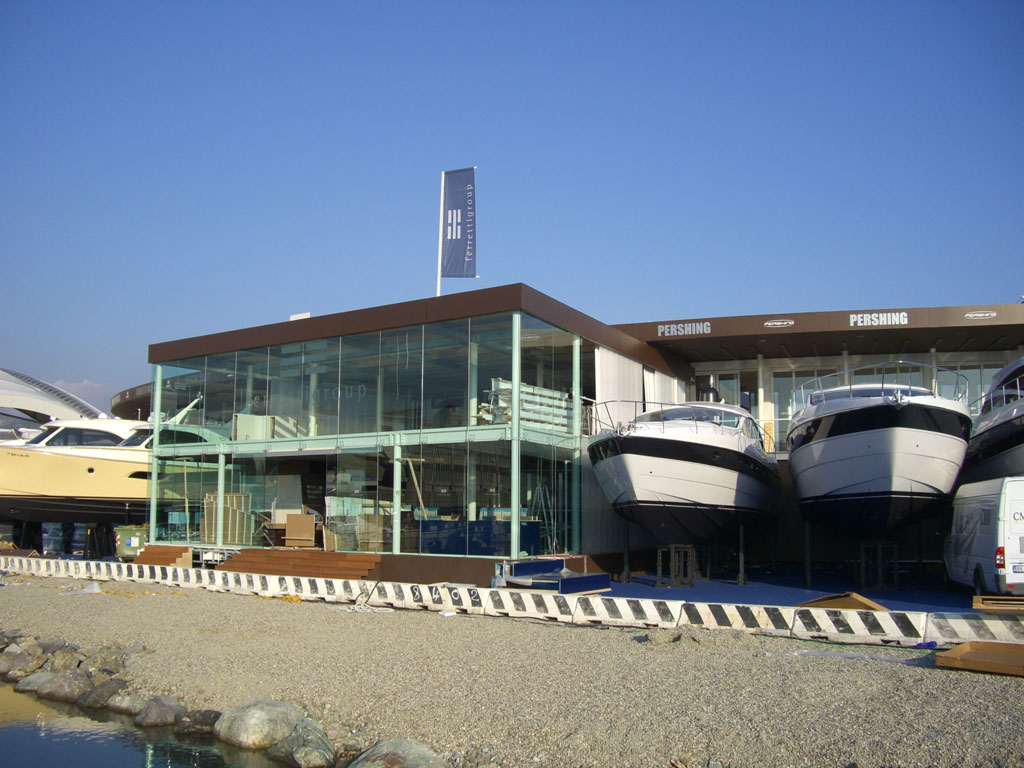

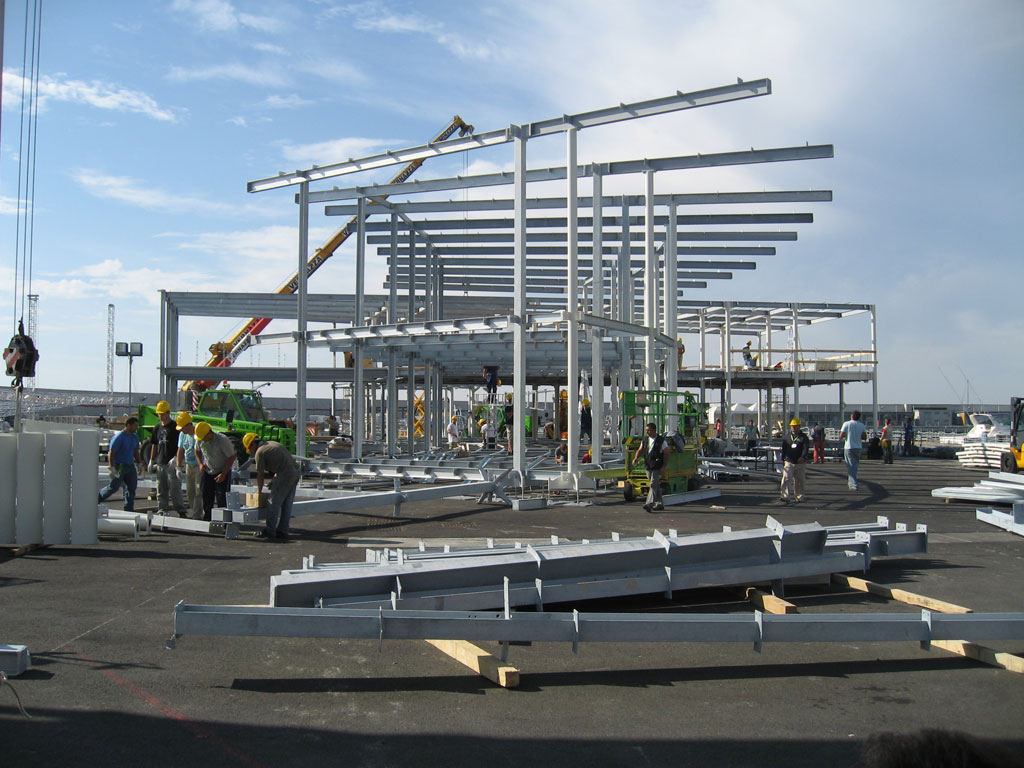

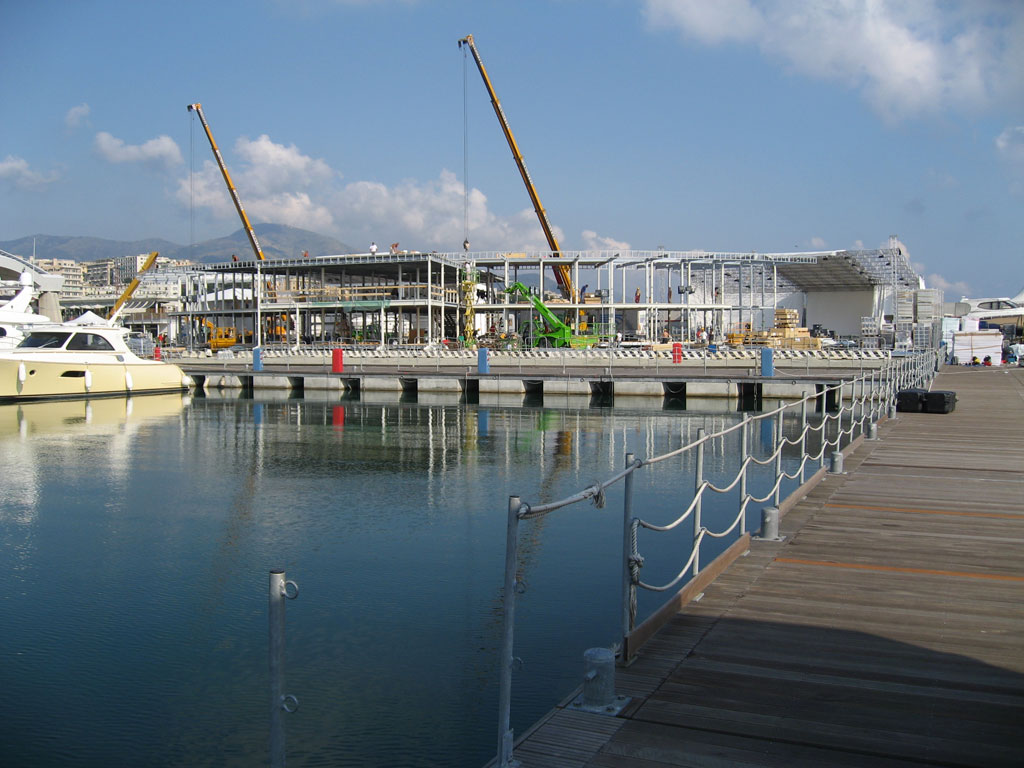

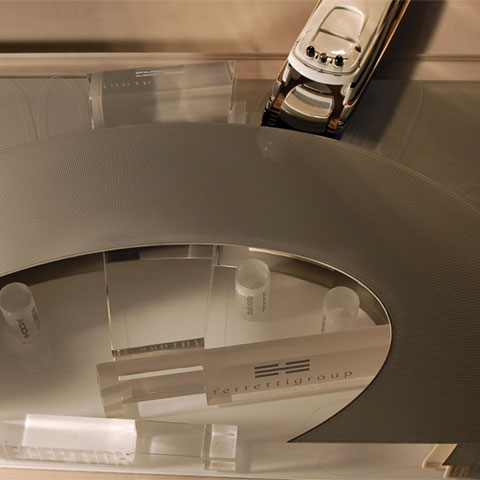

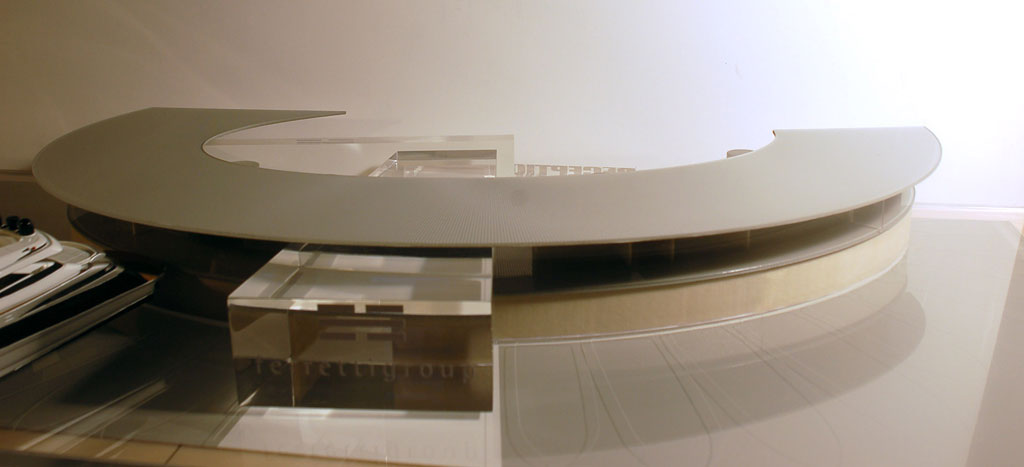

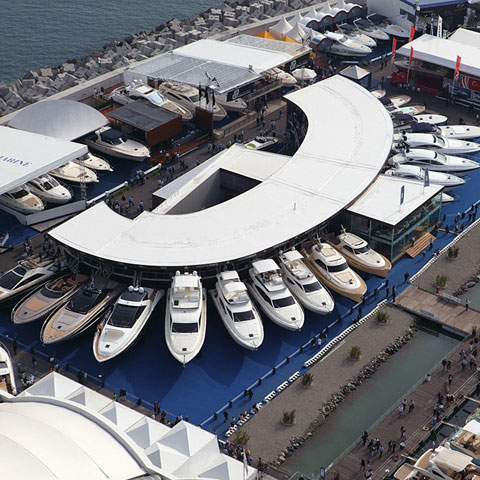

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
