Fabbricato commerciale a Sacile

Vi trovate qui: Progetti / Strutture commerciali / Fabbricato commerciale a Sacile

Fabbricato commerciale a Sacile - vista 3D - De Luca Associati

Informazioni

Località: Sacile, Pordenone - Italia
Tipologia: struttura in c.a. e prefabbricata in c.a.p.
Anno inizio lavori: 2006
Anno fine lavori: 2010
Mansione: Progetto strutturale e Direzione Lavori


Descrizione progetto

Il progetto prevede la realizzazione di un edificio commerciale, di 1 piano fuori terra. La pianta misura m. 100.90 x 60.00. L'altezza massima dell'edificio riferita al piano di campagna è di m. 7.00.
La struttura è formata da telai in calcestruzzo armato, incastrati alla base ai plinti di fondazione. La copertura è formata da travi a "pi-greco" in c.a.p.
I tamponamenti e i divisori interni sono formati da pannelli prefabbricati in c/a. Le fondazioni sono formate da plinti collegati da un reticolo di travi di collegamento.


  • Armatura pilastri
  • Plinti di fondazione

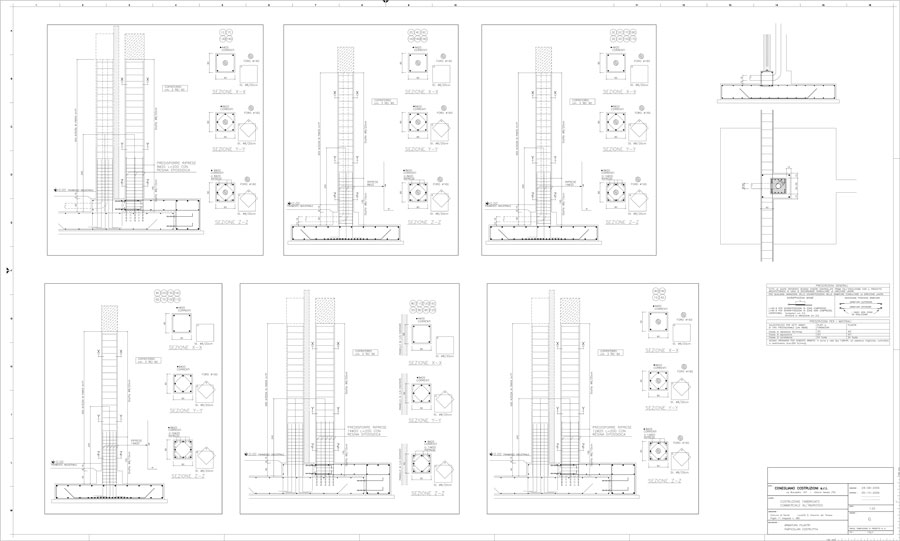

Disegni tecnici: Armatura pilastri, particolari costruttivi

Disegno tecnico Armatura pilastri | De Luca Associati - Ingegneria strutturale

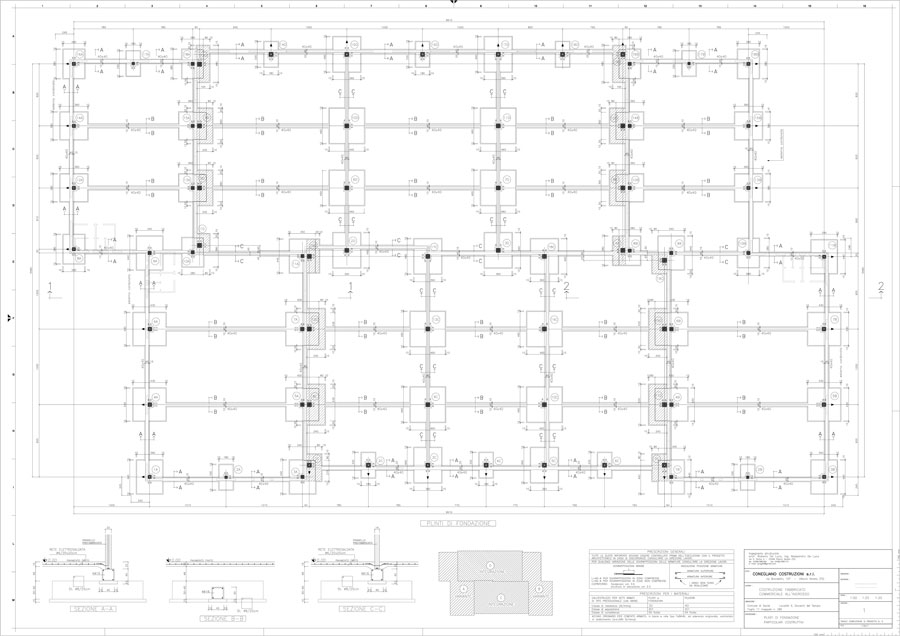

Disegni tecnici: Plinti di fondazione, particolari costruttivi

Disegno tecnico Armatura pilastri | De Luca Associati - Ingegneria strutturale

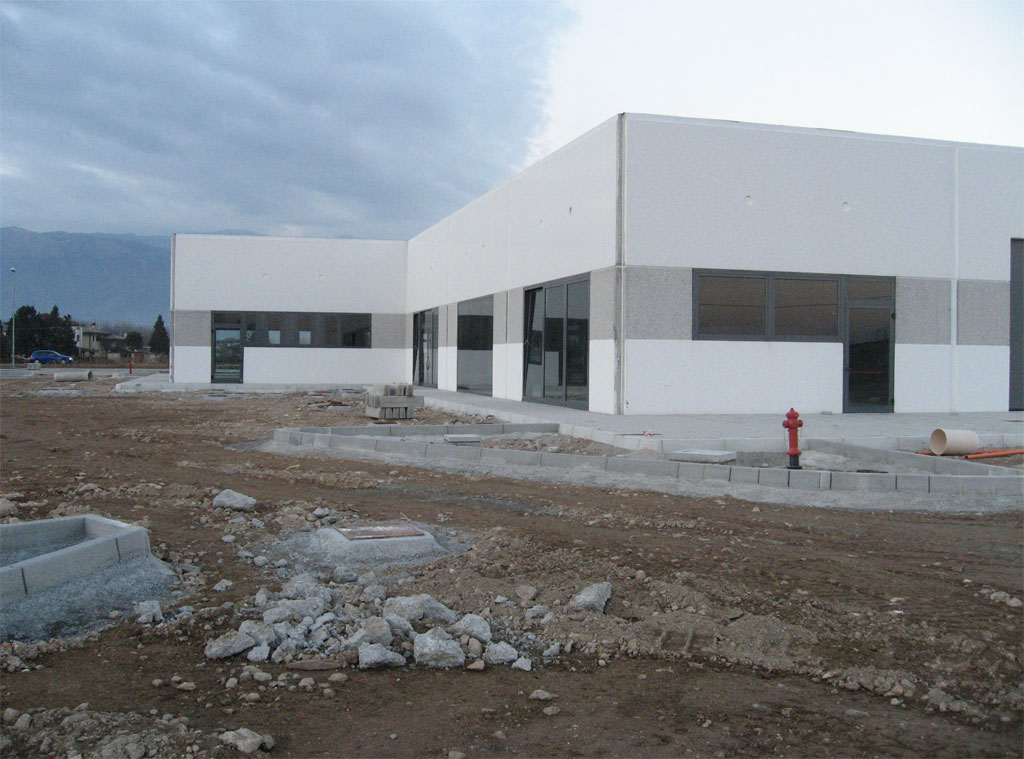

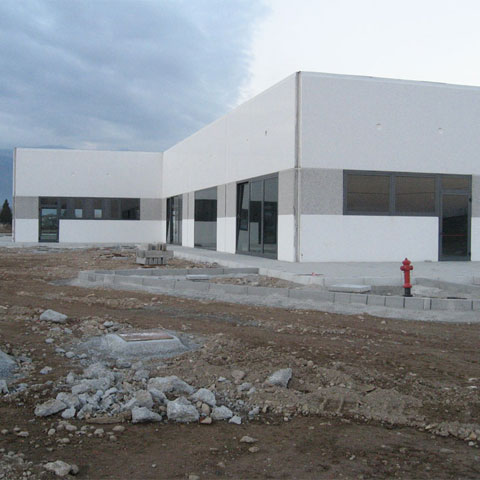

Galleria fotografica

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
