Struttura Hospice - Vittorio Veneto

Vi trovate qui: Progetti / Strutture sanitarie / Struttura Hospice - Vittorio Veneto

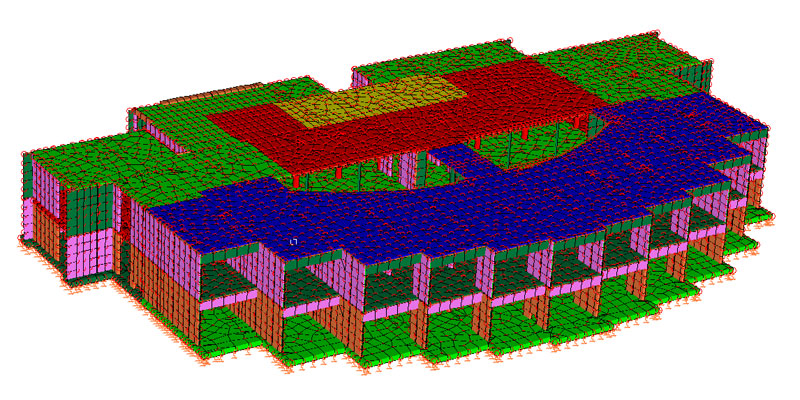

Struttura Hospice - Modello 3D - De Luca Associati

Informazioni

Località: Vittorio Veneto, Treviso - Italia
Tipologia: Strutture a setti e pilastri in c.a.
Anno inizio lavori: 2009
Anno fine lavori: 2012
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Arch. Nerino Meneghello, Arch. Foltran Mario, Arch. De Luca Evasio
Committente: ULSS 7 di Pieve di Soligo (TV) con sede in Via Lubin 16, 31053 Pieve di Soligo (TV)


Descrizione progetto

Il progetto strutturale riguarda la verifica delle strutture di un edificio ad uso Hospice in comune di Vittorio Veneto (TV), via Maspiron, su area distinta dai mappali n. 1166, 1168, 1170, 1172 del foglio 52.

La struttura è stata progettata considerando una vita nominale di 50 anni ed una classe d'uso III. Il periodo di riferimento per l'azione sismica è di 75 anni. Progetto in bassa duttilità: CDB. In pianta è inscritto in un rettangolo di dimensioni m 62x36.

Sulla copertura è installata una struttura in acciaio con copertura per l'alloggiamento degli impianti di dimensioni in pianta 14.8x5.8m, previsione per una sopraelevazione di un piano con struttura in legno/acciaio/c.a. dell'intera struttura.

Sono stati verificati lo stato limite di salvaguardia SLV, lo stato limite di operatività SLO, lo stato limite di esercizio SLE e lo stato limite di danno SLD in termini di resistenza. Valore di ag 0.297g (SLV).


  • Pianta
  • Relazione

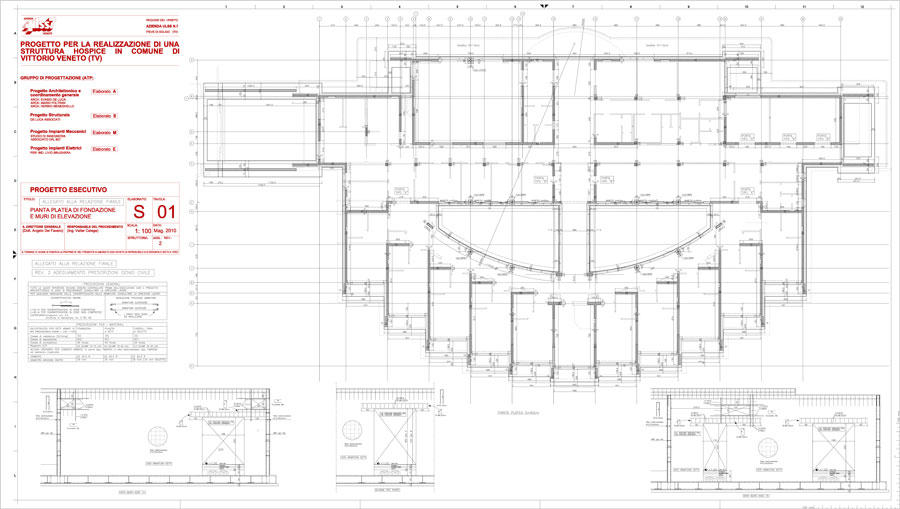

Disegni tecnici: pianta

Disegni tecnici Piante | De Luca Associati - Ingegneria strutturale

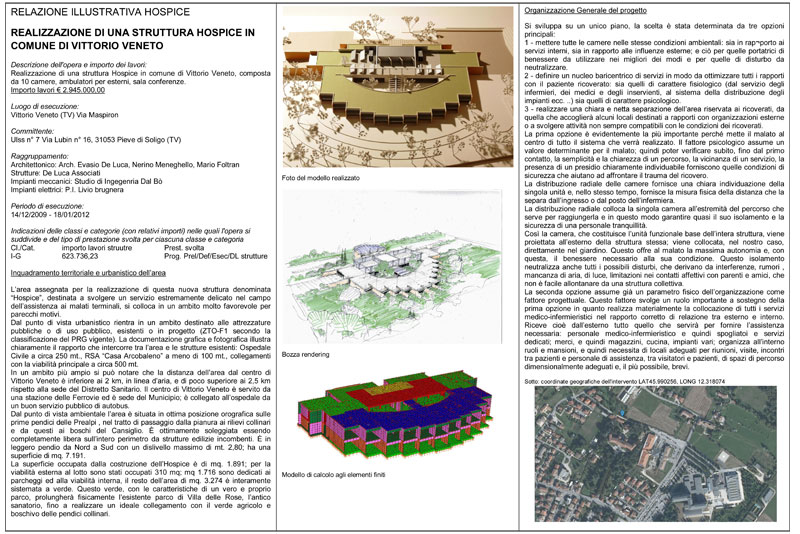

Relazione di progetto

Relazione di progetto | De Luca Associati - Ingegneria strutturale

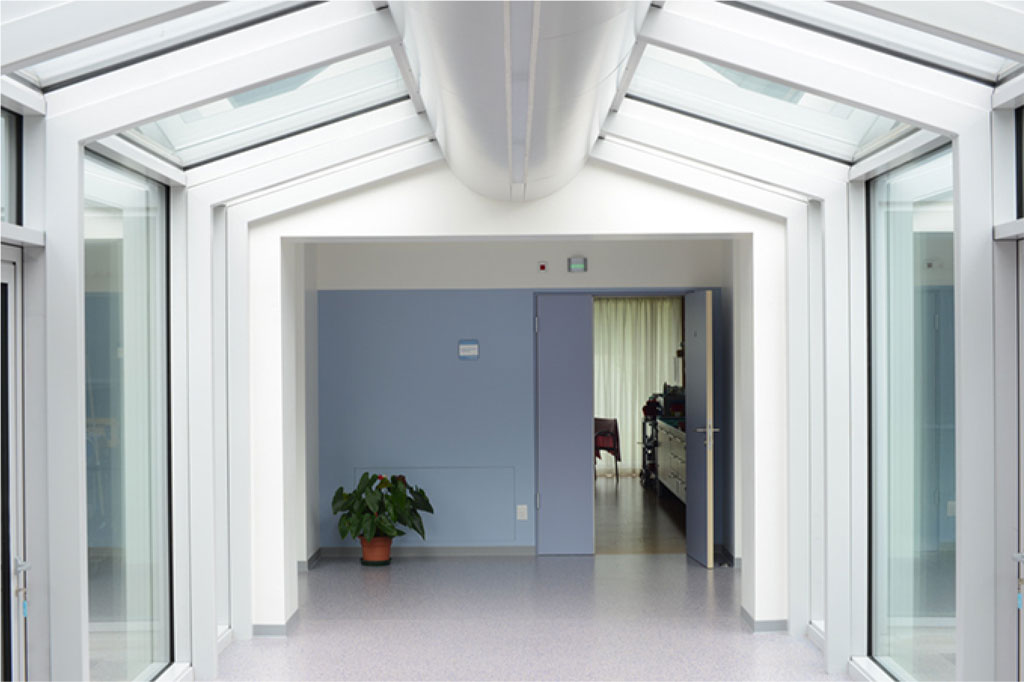

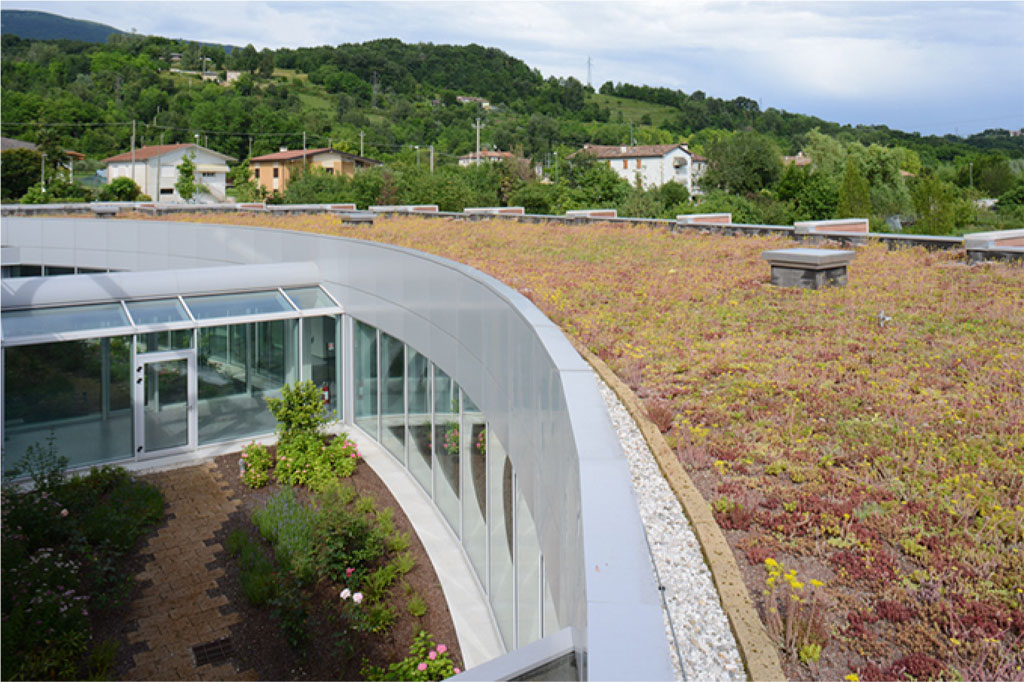

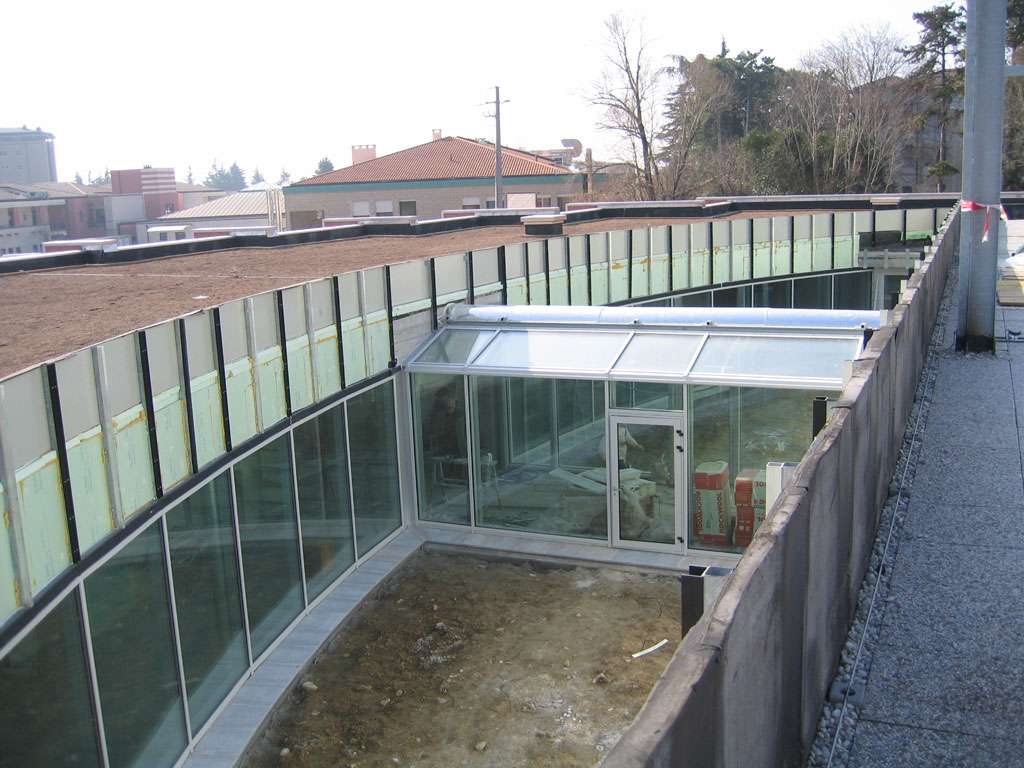

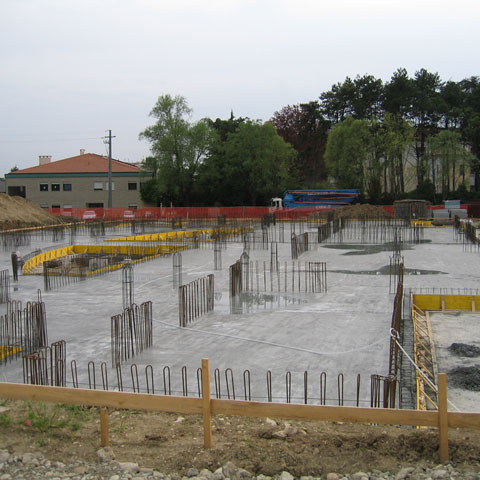

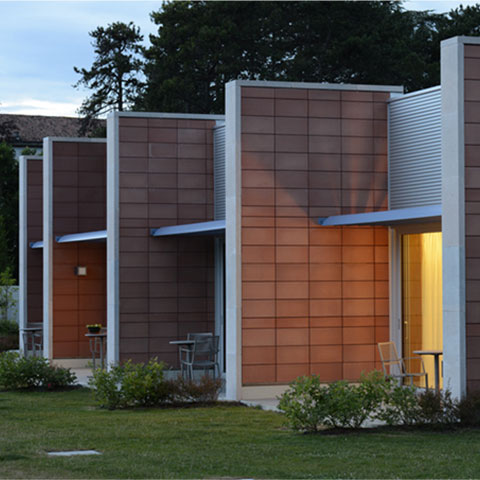

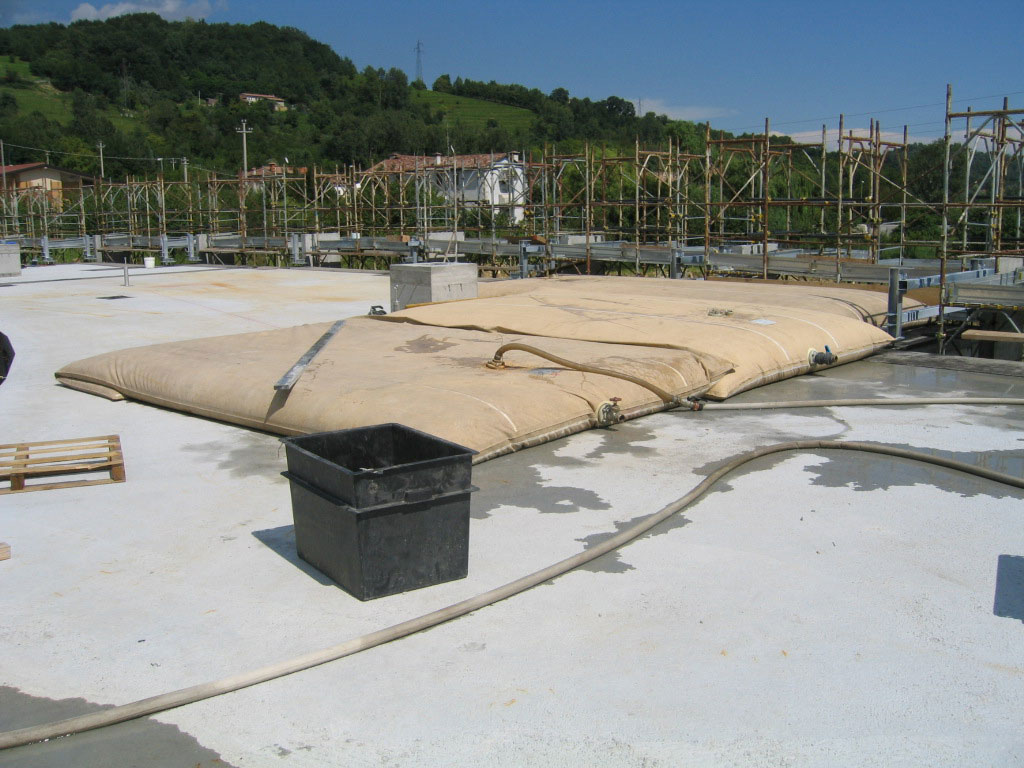

Galleria fotografica

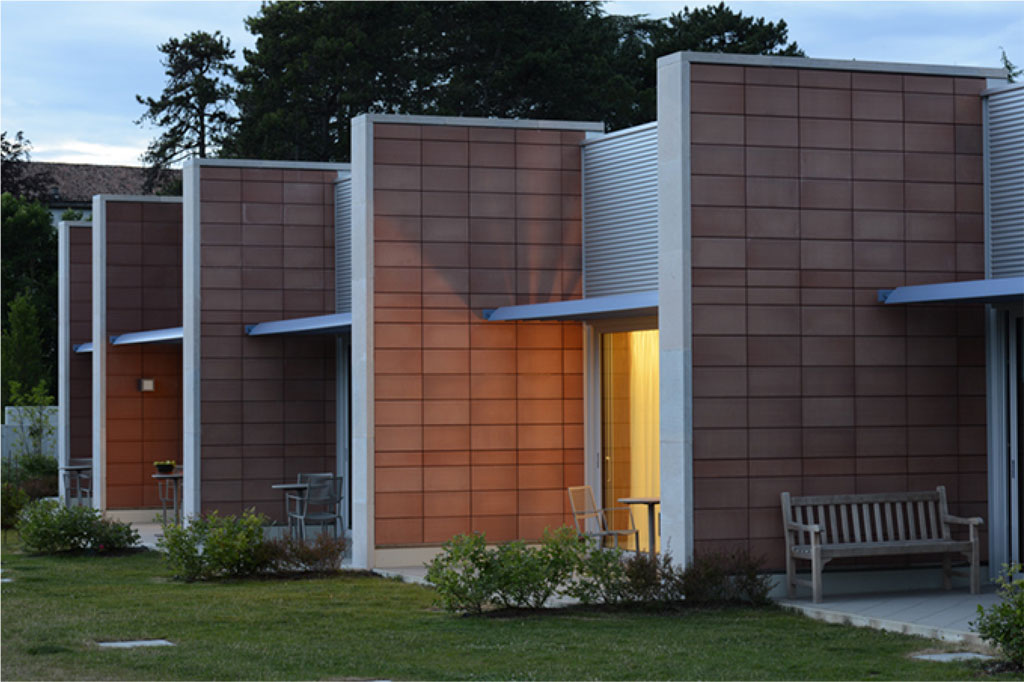

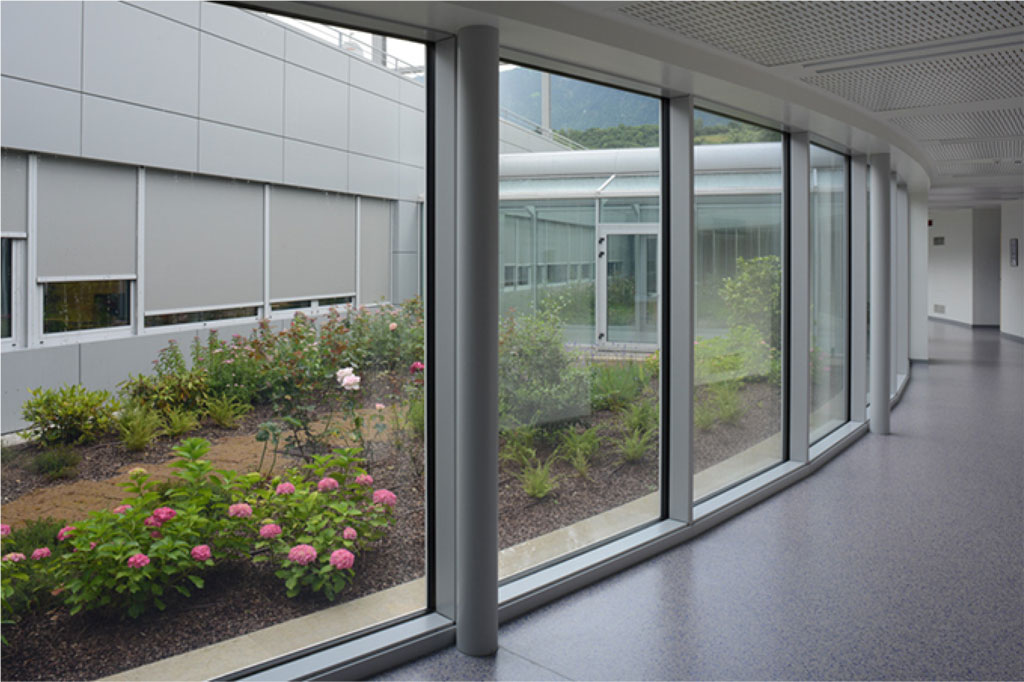

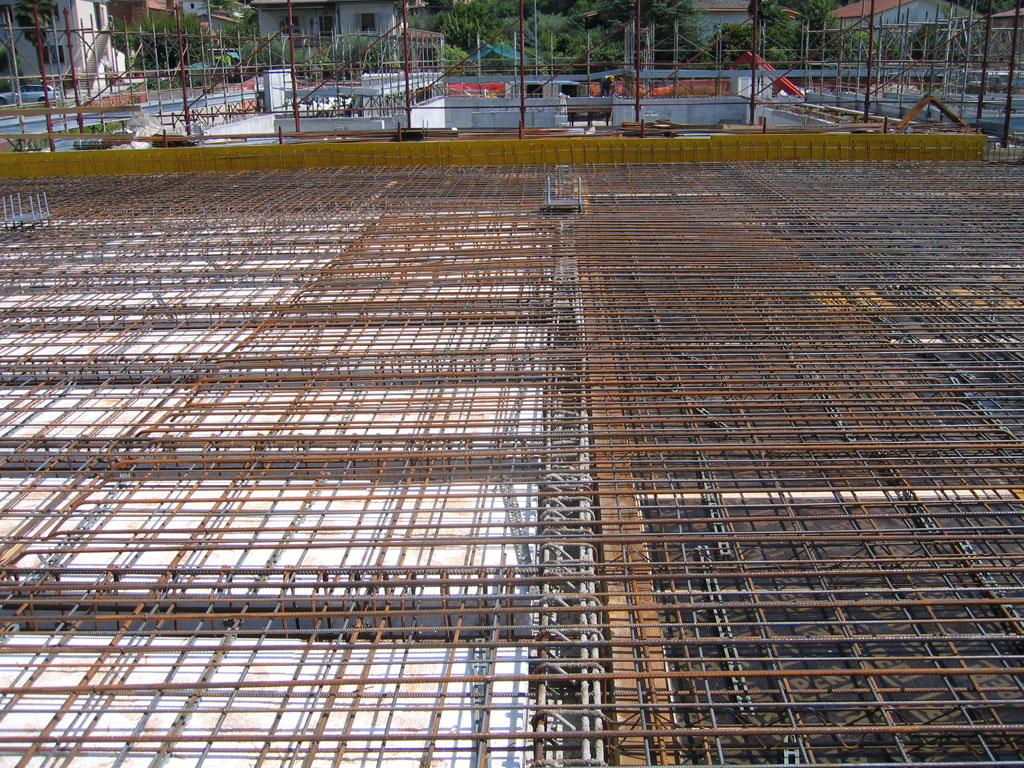

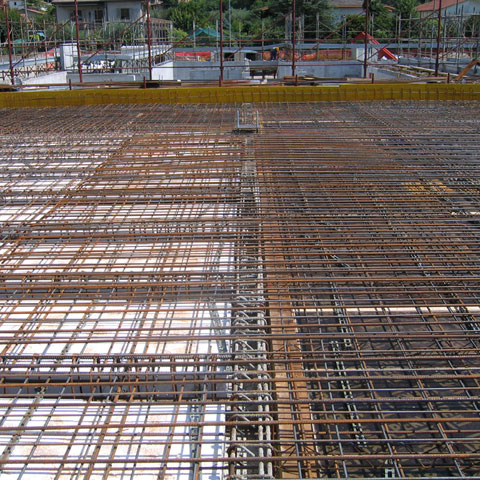

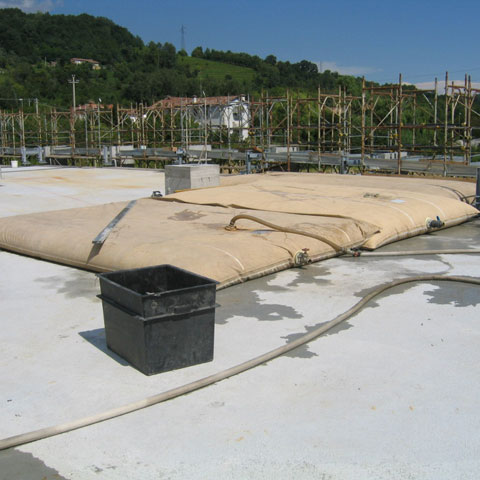

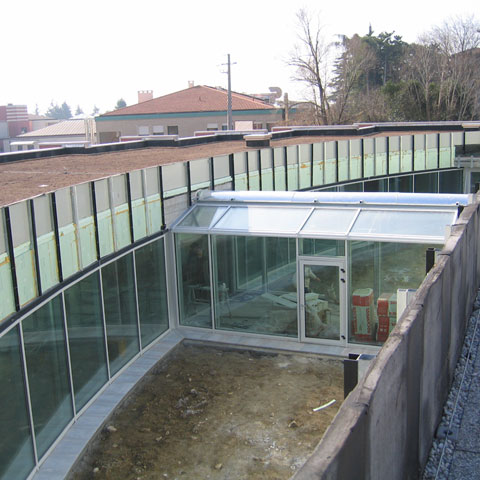

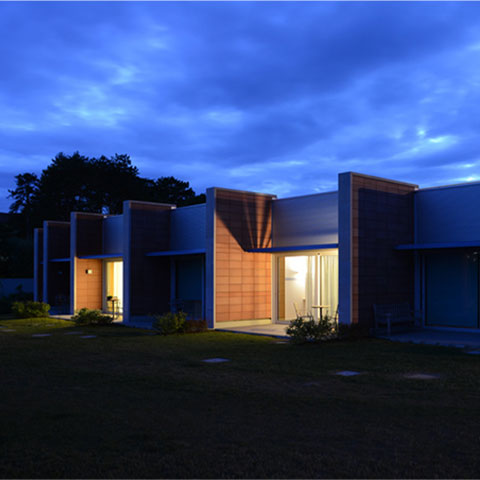

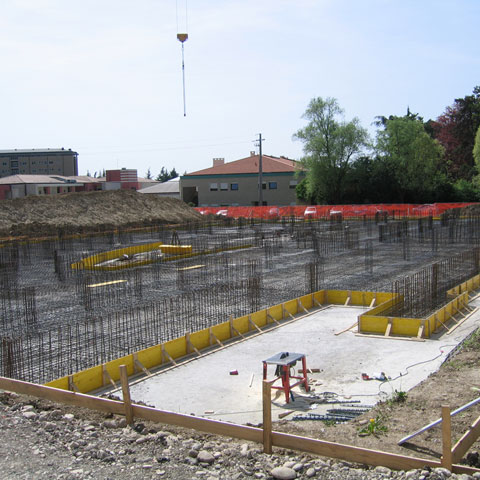

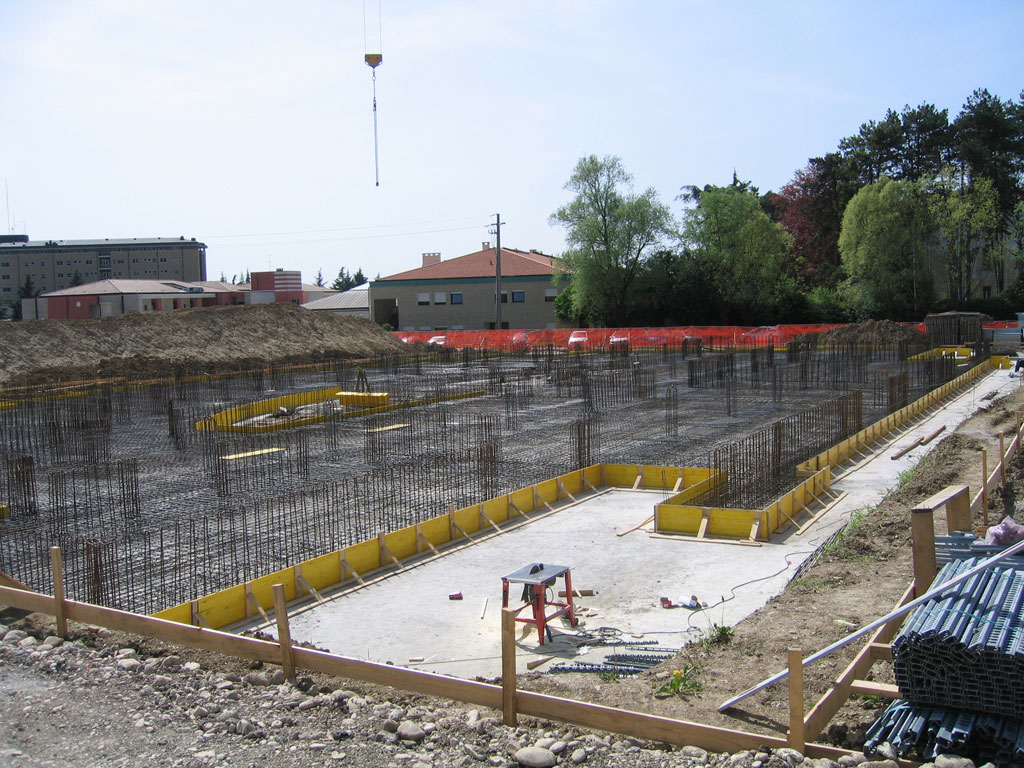

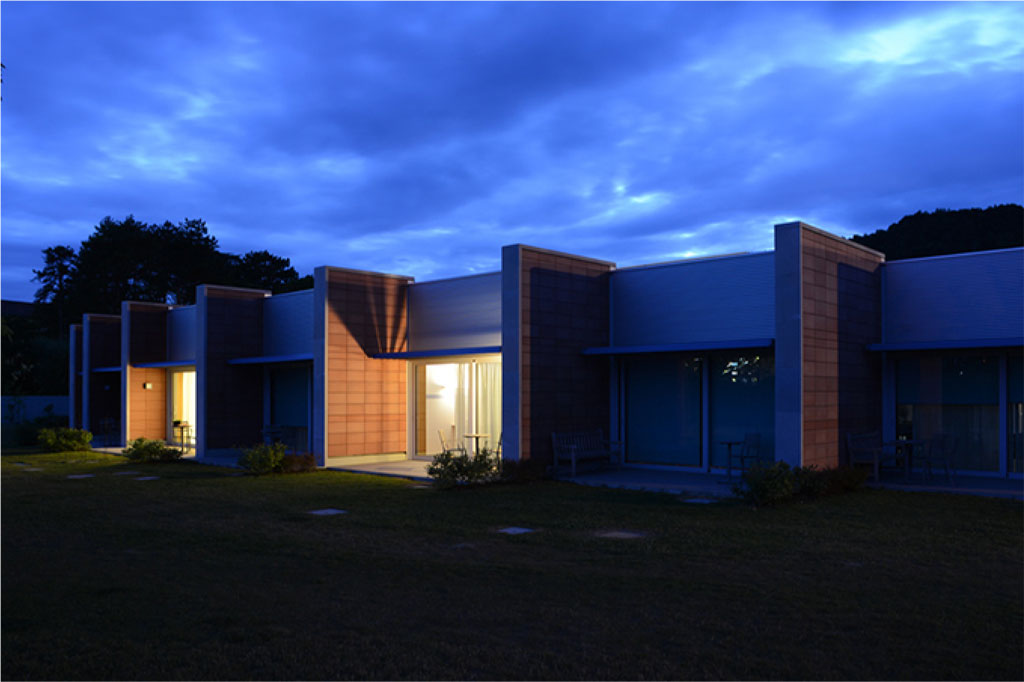

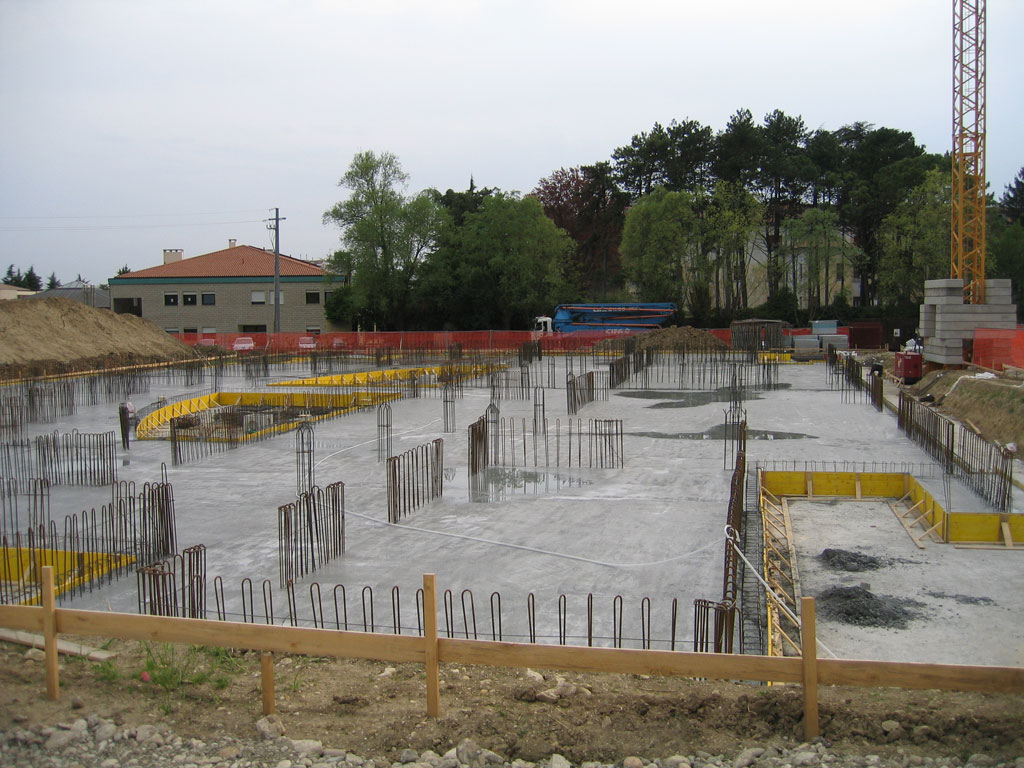

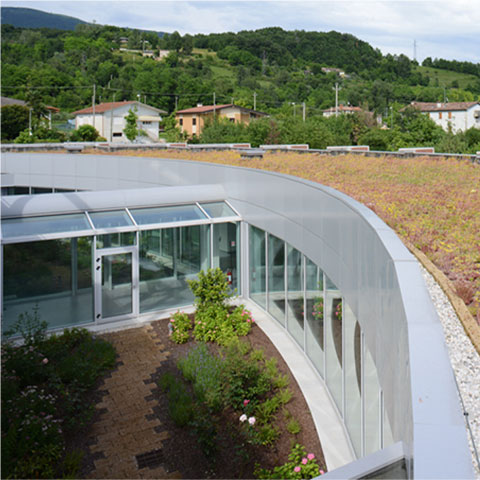

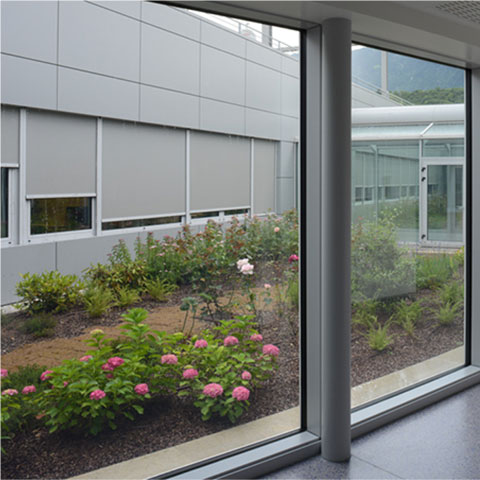

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
