Stand Cerrutti - Drupa 2004 Dusseldorf

Vi trovate qui: Progetti / Strutture espositive / Stand Cerrutti - Drupa 2004 Dusseldorf

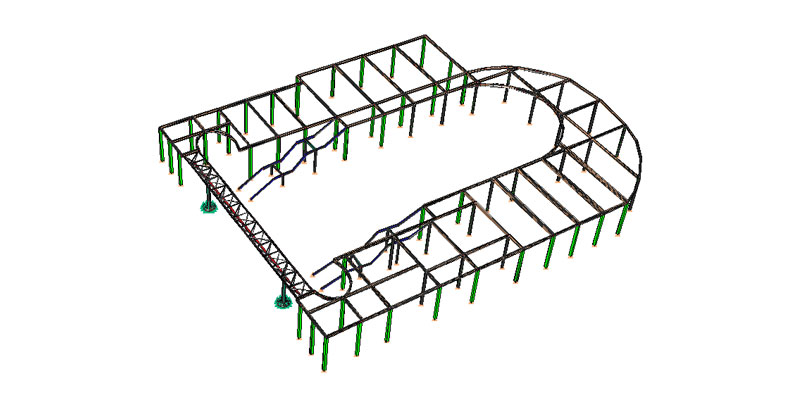

Stand Cerrutti - Drupa 2004 Dusseldorf - Vista 3d - De Luca Associati

Informazioni

Località: Dusseldorf
Tipologia: Struttura in acciaio
Anno inizio lavori: 2004
Anno fine lavori: 2004
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Giugiaro Architettura


Descrizione progetto

Il progetto prevede la realizzazione di strutture in acciaio da porre all'interno di un padiglione fieristico. Trattasi di un soppalco (struttura A), una passerella pedonale (struttura B) e 2 scale (struttura C). La pianta del soppalco misura m. 36.00 x 27.50 e l'altezza è di m. 3.50.

La struttura è costituita da colonne in acciaio a sezione tubolare quadrata e rotonda, appoggiate sulla pavimentazione esistente e incastrate in sommità alle travi di solaio. Il solaio è costituito da travi principali in IPE240 e HEB240 incastrate alla sommità delle colonne.


  • Piante
  • Passerella

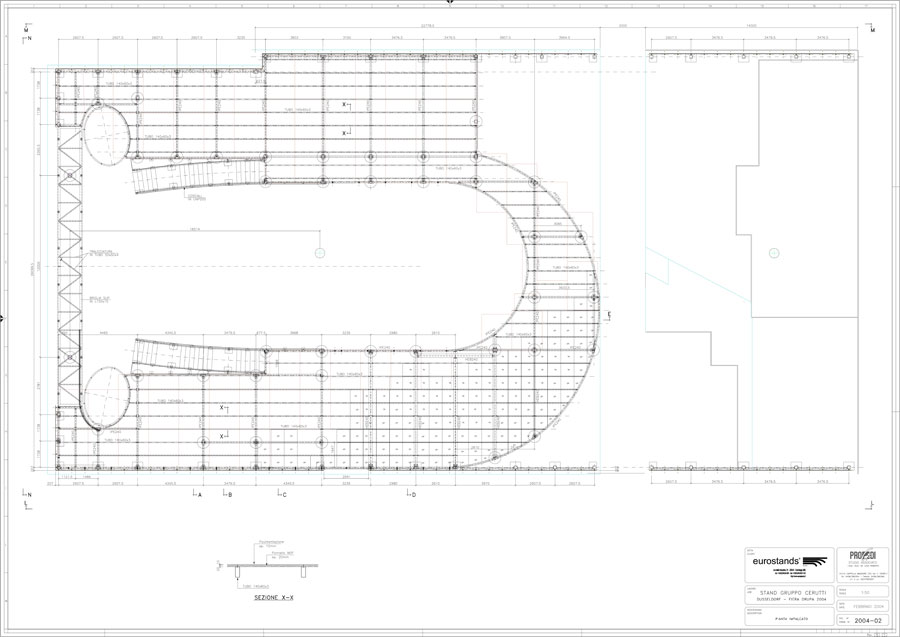

Disegni tecnici: Pianta impalcato

Disegno tecnico Piante | De Luca Associati - Ingegneria strutturale

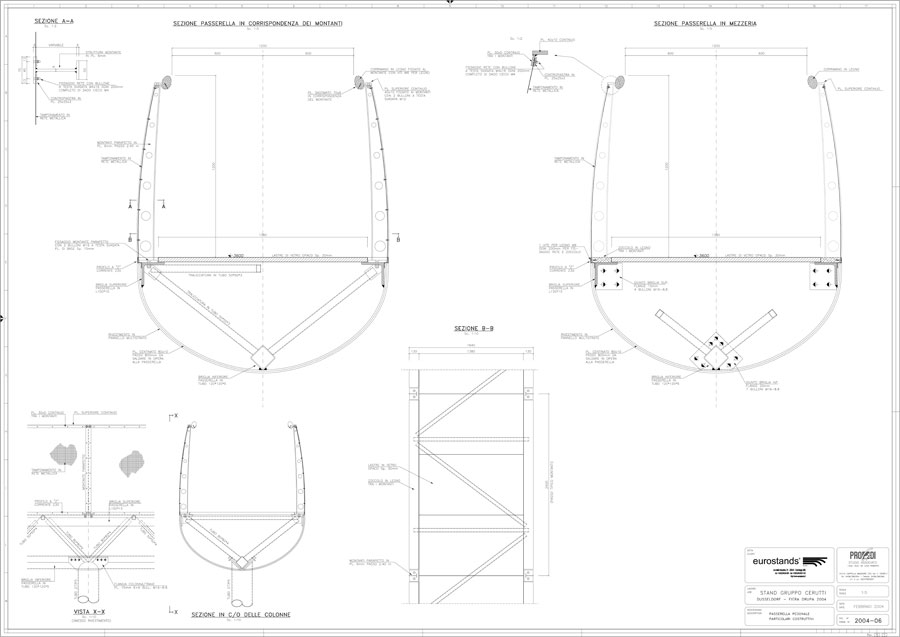

Disegni tecnici: Passerella pedonale, particolari costruttivi

Disegno tecnico Passerella | De Luca Associati - Ingegneria strutturale

Galleria fotografica

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
