Albero di Luce Tracing Tree

Vi trovate qui: Progetti / Strutture espositive / Albero di Luce Tracing Tree - Milano

Informazioni

Località: Milano
Tipologia: Struttura in acciaio
Anno inizio lavori: 2009
Anno fine lavori: 2009
Mansione: Progetto strutturale e Direzione Lavori
Progetto architettonico: Antonio Barrese

Descrizione progetto

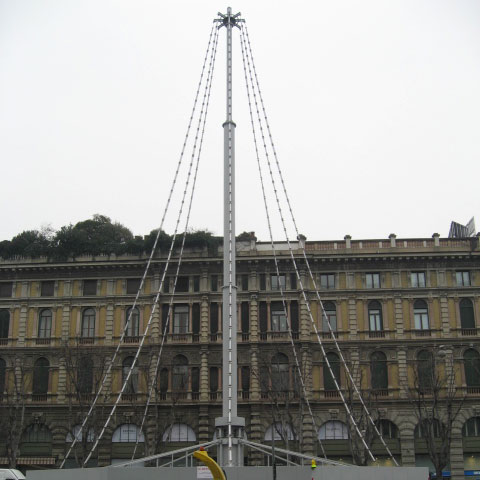

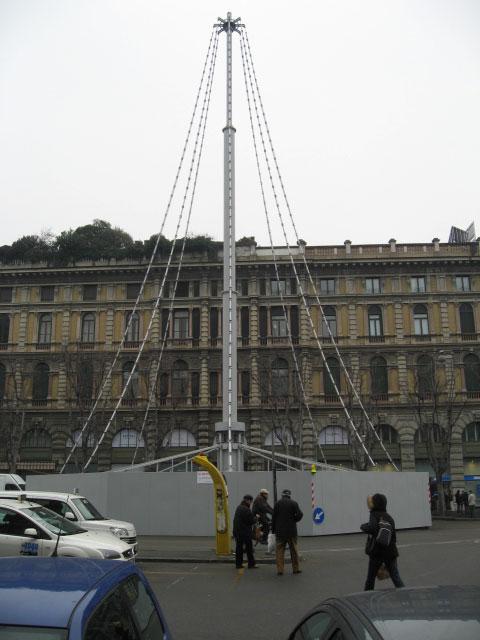

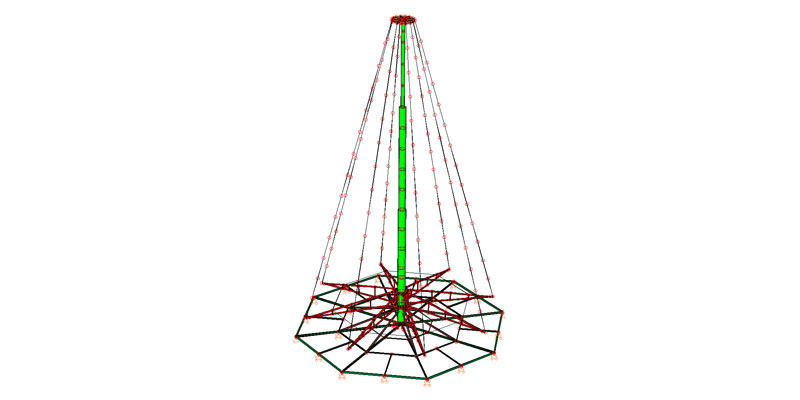

La struttura è formata da un basamento in acciaio di forma circolare di raggio 18m, costituito da raggi principali con profili IPE160 e cerchiature IPE 140/120 e tubi 120*3, collegati da bulloni. Sul perimetro è installato un parapetto di altezza 2.1 m ancorato tramite giunti bullonati. La struttura in elevazione è costituita da profili tubolari a sezione variabile. Fino a quota 12m il tubo è ?750x6mm, da 12m a quota 22m si ha un tubo ?650x6mm, da 22m a quota 30m si ha un tubo ?330x5mm.

I collegamenti sono garantiti da giunti flangiati bullonati con M27. In sommità è installata una struttura girevole formata da profili IPE 160 del diametro di 2m. L'albero è collegato al basamento tramite flangia bullonata e tramite puntoni costituiti da profili tubolari 120x120x4 posti ad altezza di circa 1.70m dal basamento che ripartiscono gli sforzi sulla piattaforma di base.

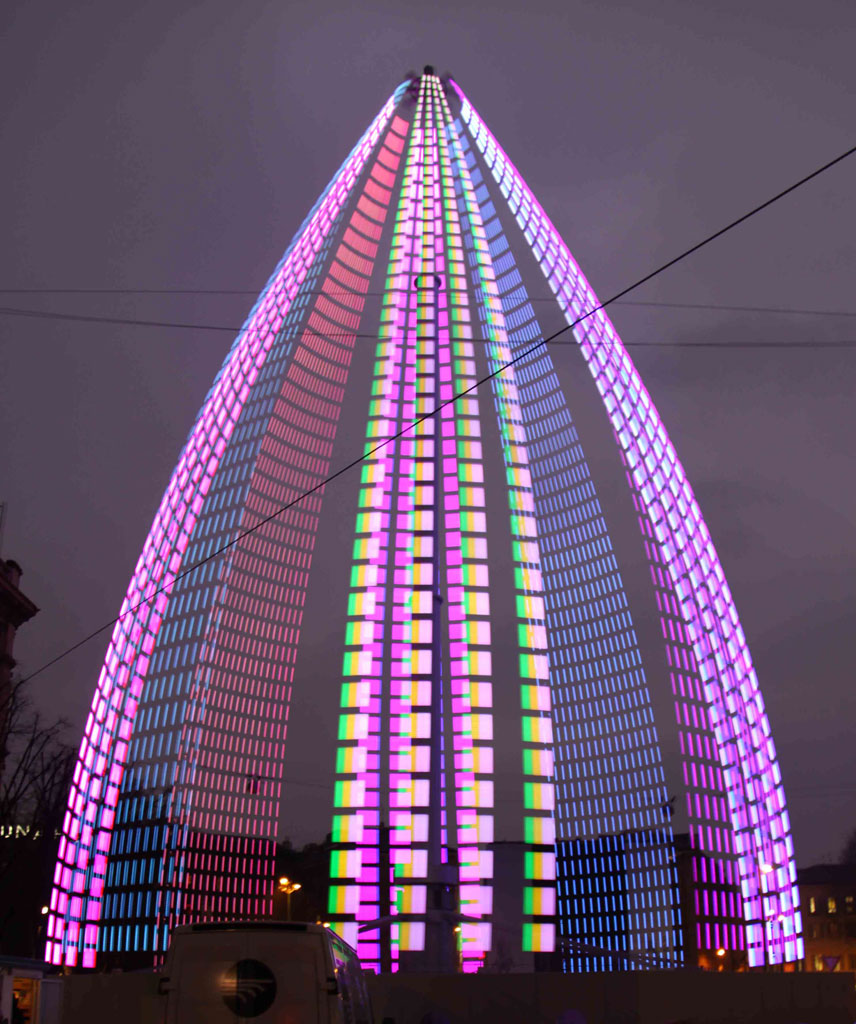

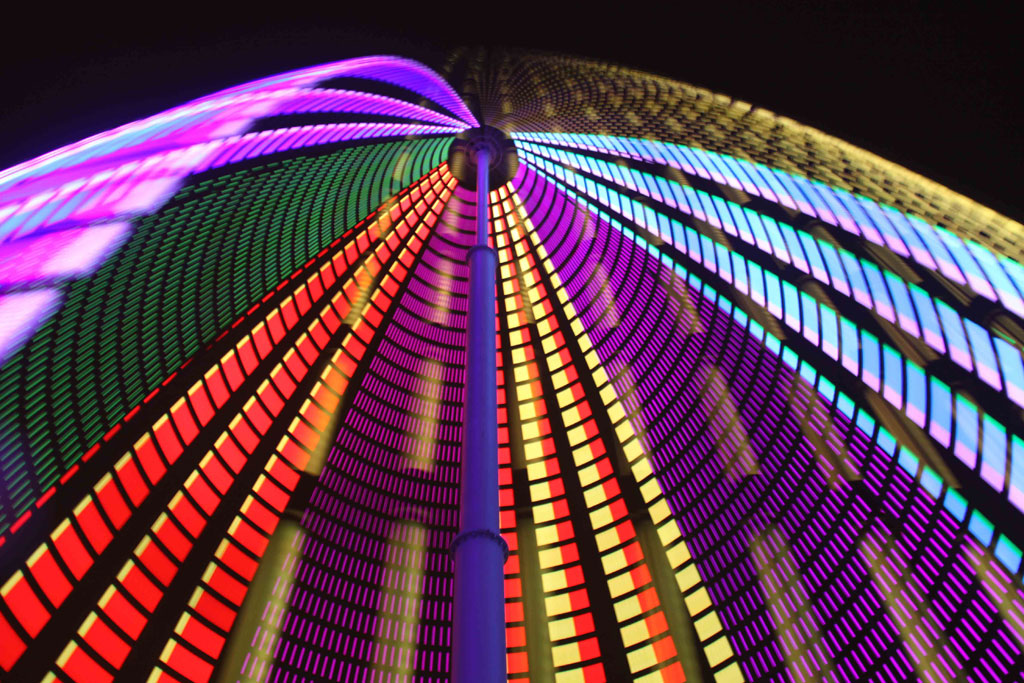

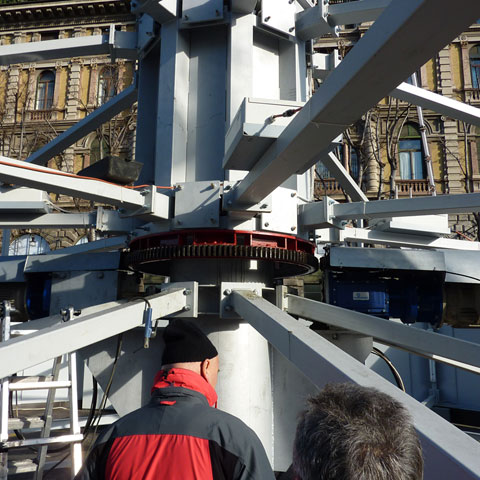

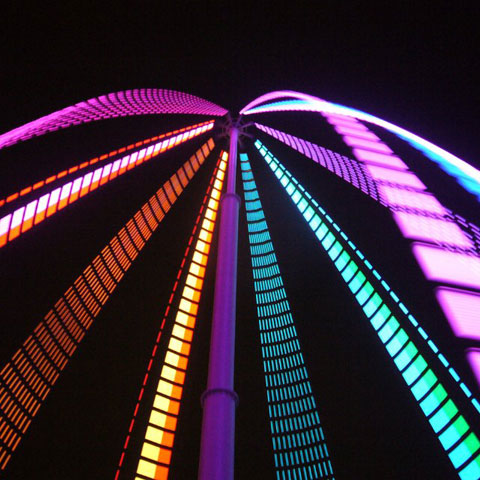

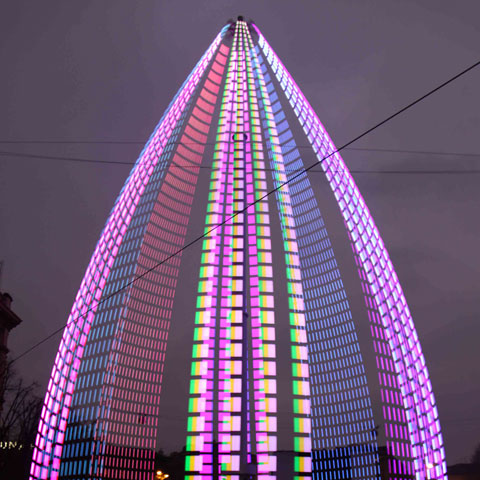

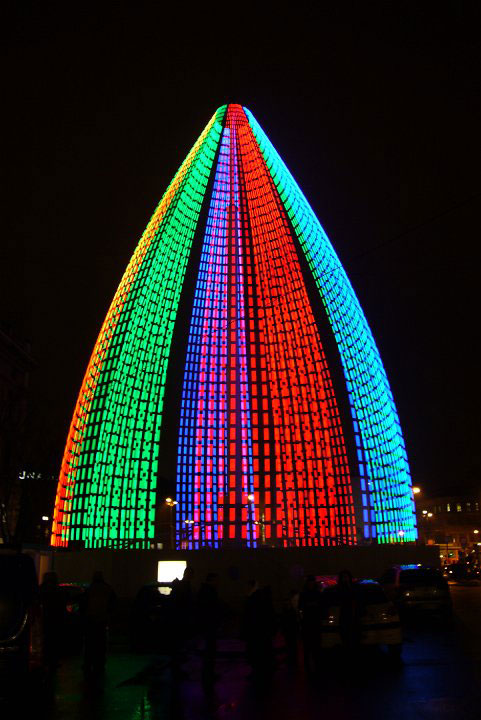

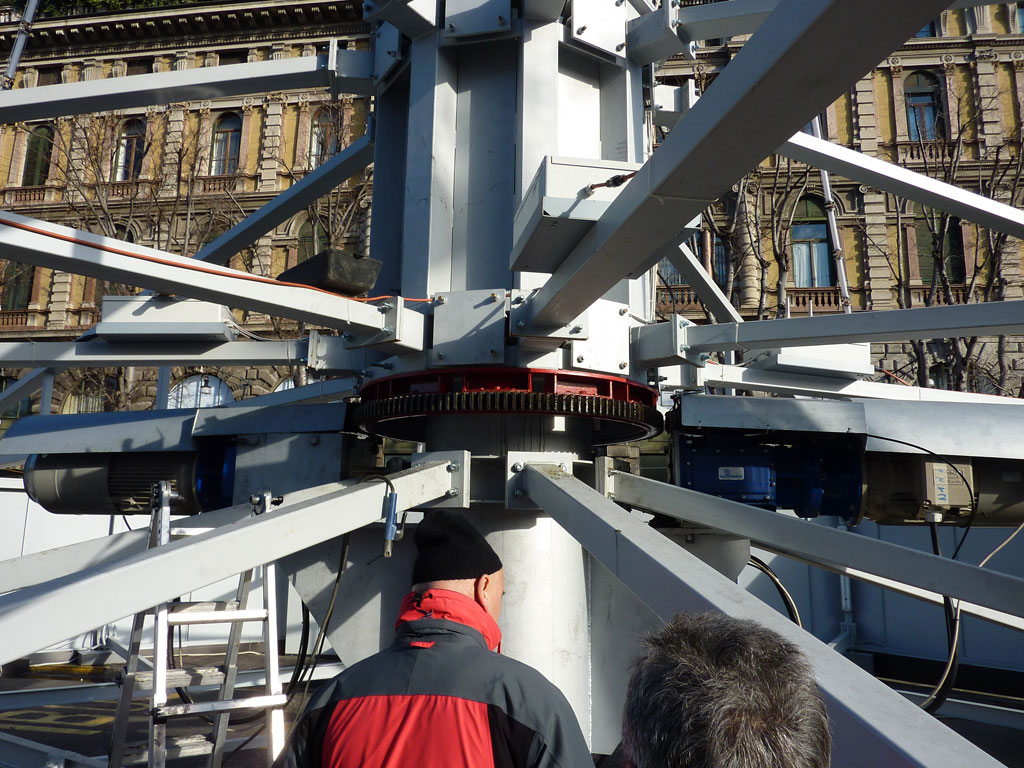

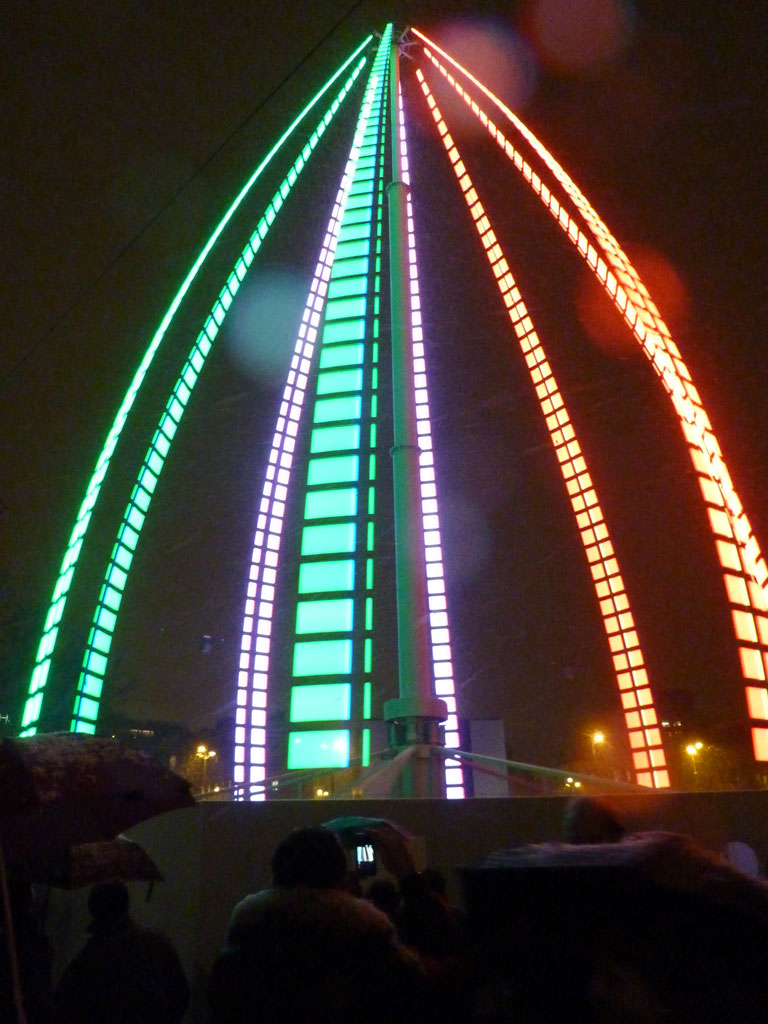

All'albero sono collegate 8 funi con ancorati dei led luminosi, che scendono dalla sommità e si ancorano ad una struttura rotante posta inferiormente. A quota di circa 3 m è posta una struttura reticolare rotante su cuscinetti attorno al palo. La struttura rotante è formata da 8 travi reticolari saldate costituite da correnti tubolari 140*80*3 e montanti verticali in tubo 60x60x3.

Galleria fotografica

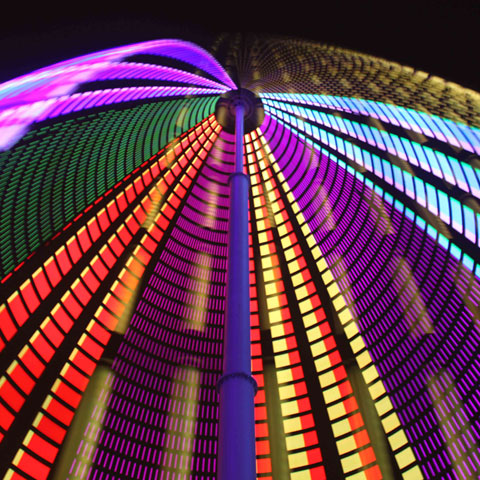

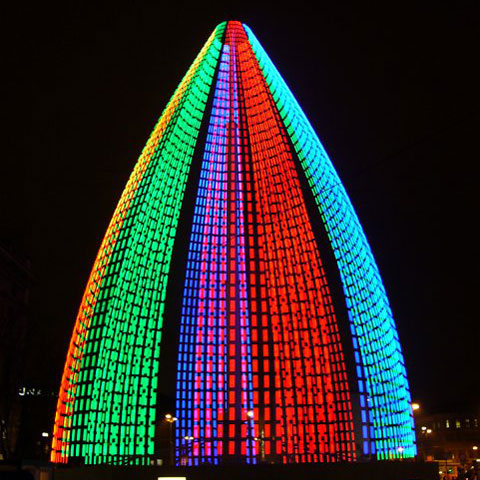

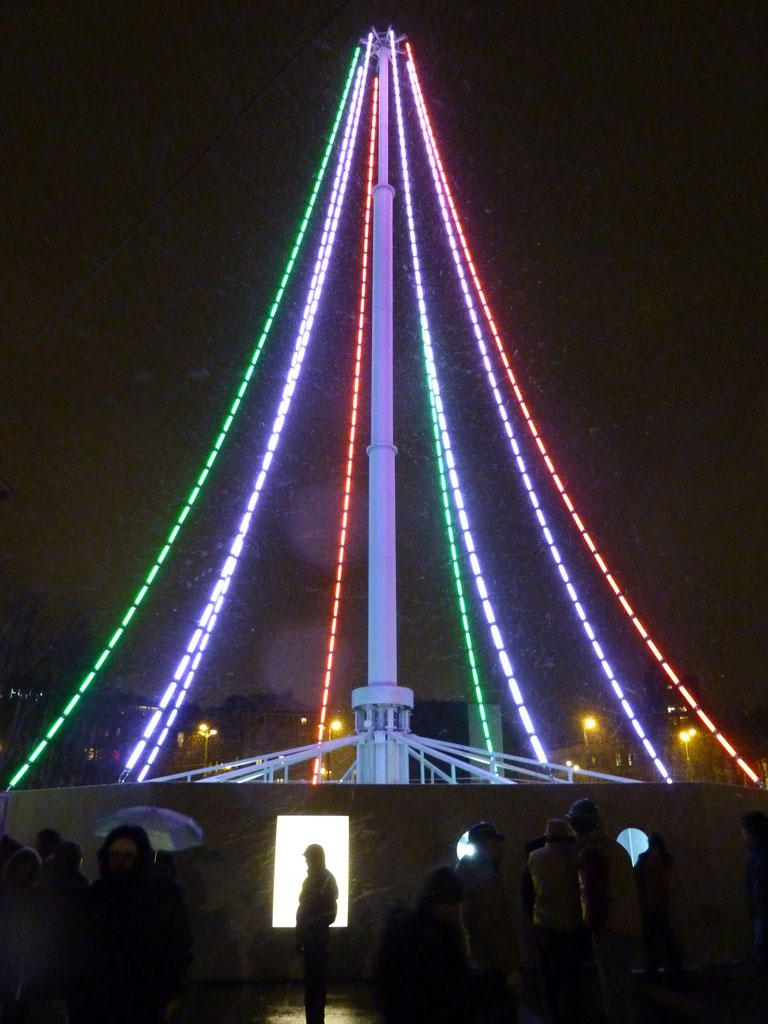

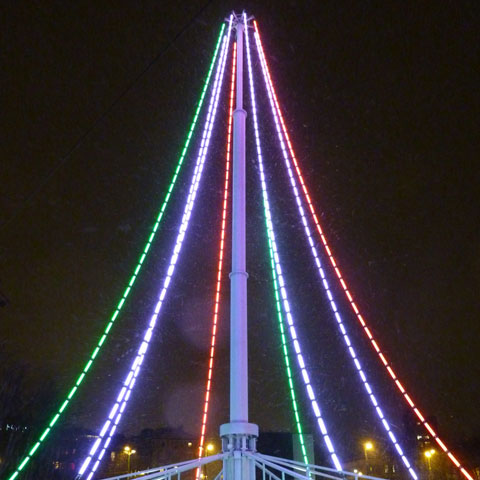

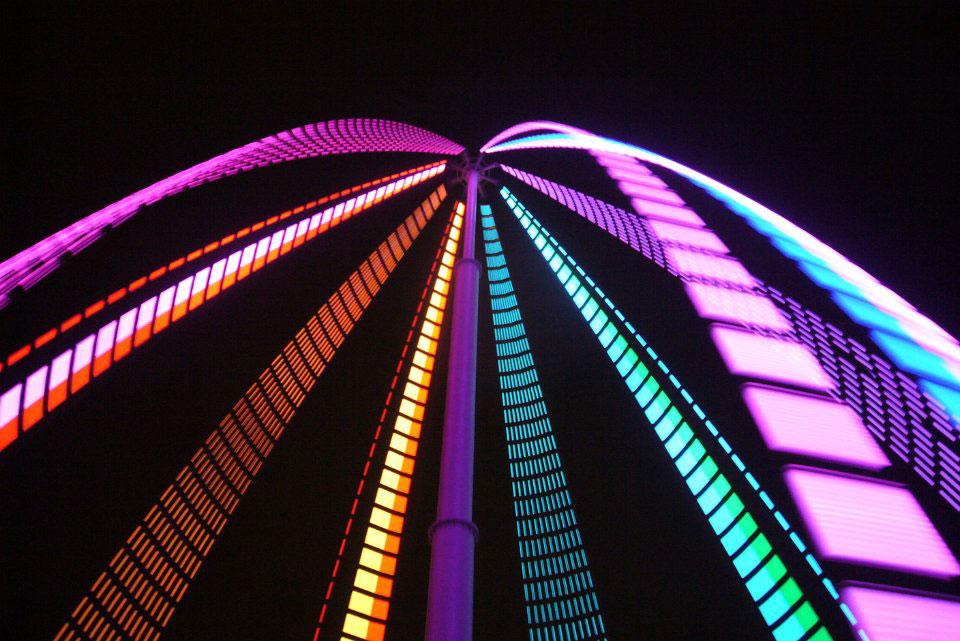

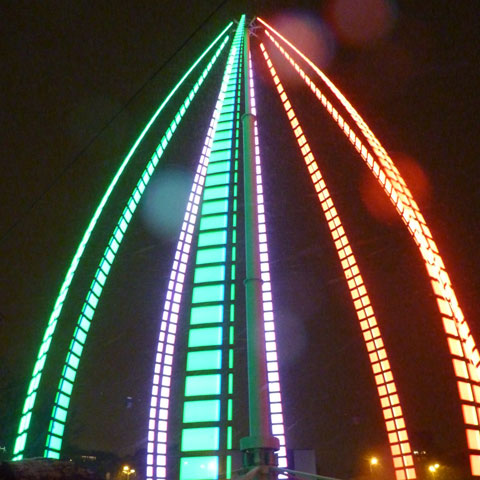

Si riportano alcune foto rappresentative ma non esaustive del lavoro svolto.
